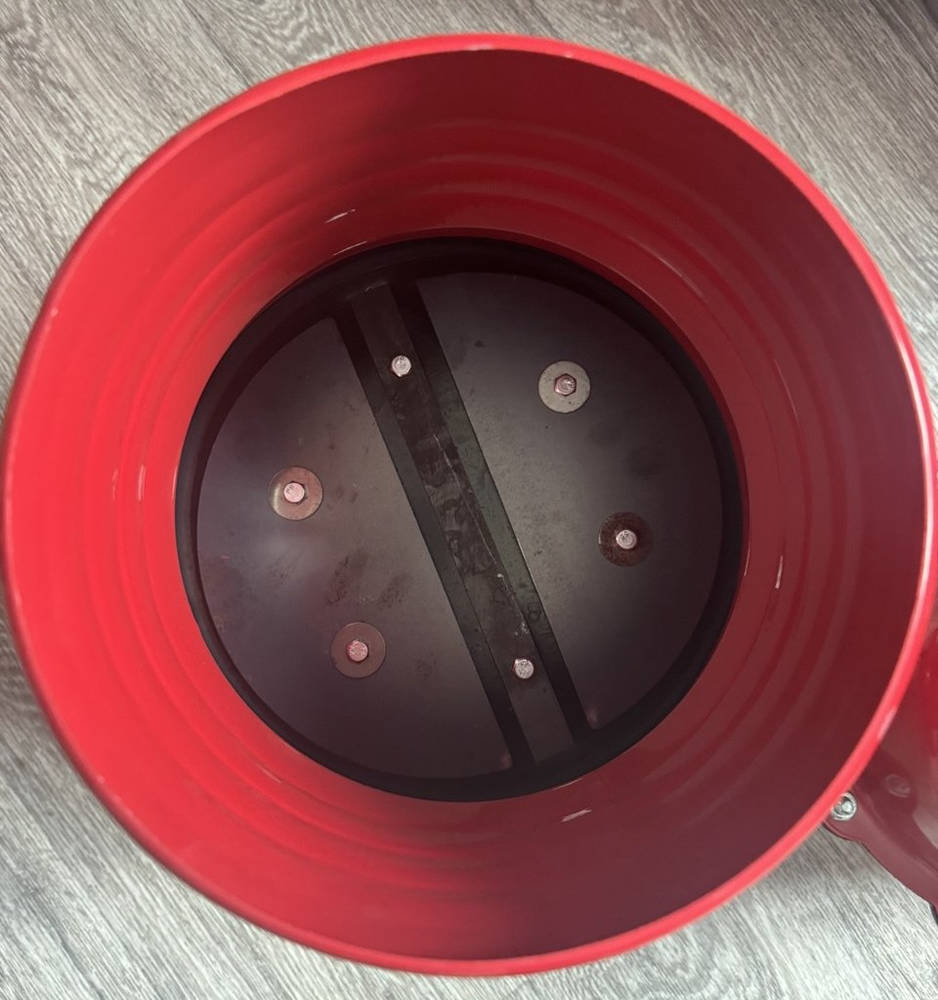

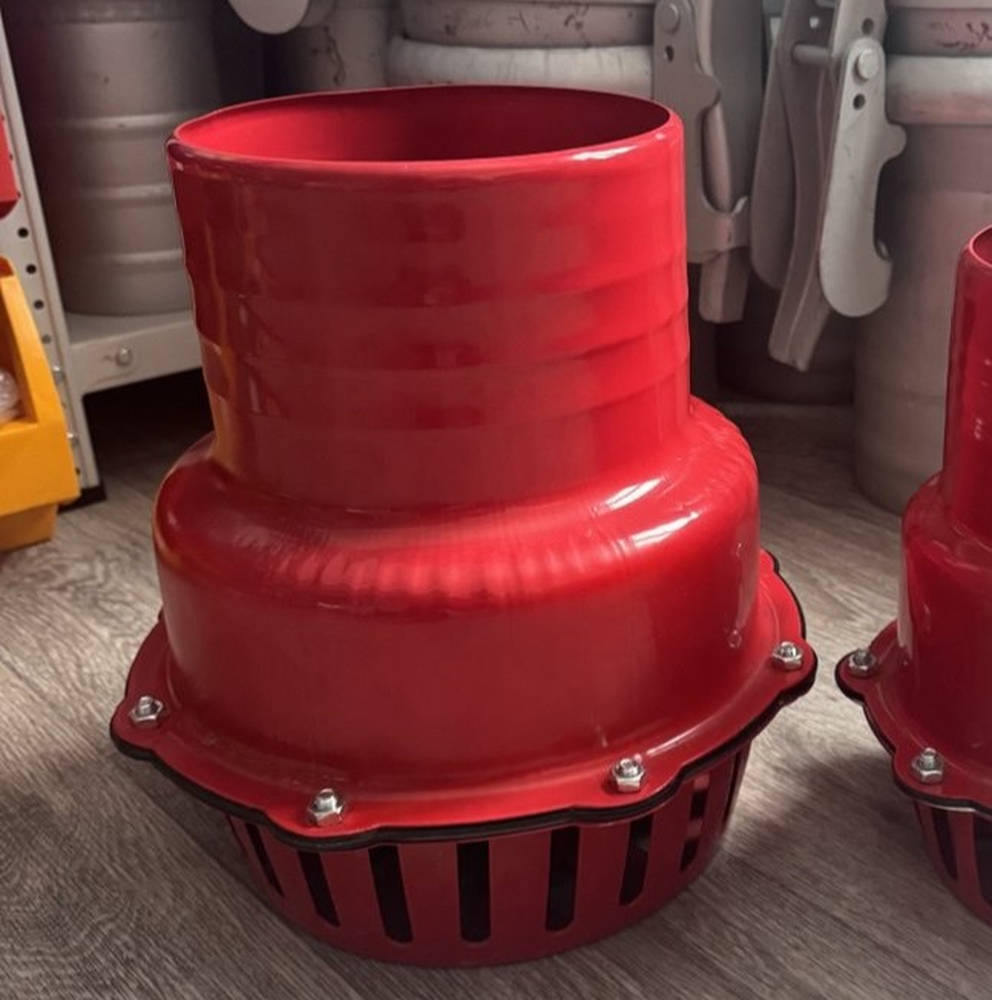

Сверхтяжелый приемный фильтр с обратным клапаном диаметром 300 мм представляет собой специализированное гидротехническое оборудование, разработанное для защиты магистральных насосных комплексов высшего класса производительности. Устройство устанавливается на оконечной части водозаборного тракта и выполняет роль барьера, полностью исключающего попадание массивного донного сора, топляка и крупных камней в рабочую зону насоса. Встроенный обратный клапан большого сечения мгновенно перекрывает поток при остановке двигателей, исключая слив воды из системы и защищая насосную станцию от разрушительного обратного гидроудара.
Корпусная рама и защитный перфорированный кожух производятся из толстостенного стального проката со сплошным антикоррозийным покрытием методом горячего цинкования, что предотвращает разрушение металла при многолетней работе в речном иле или шламовых накопителях. Максимальный условный проход DN300 и выверенное расположение впускных зазоров гарантируют ламинарное течение жидкости без кавитационных нагрузок на лопасти насоса. Двухстворчатый или усиленный тарельчатый затвор снабжен уплотнителем повышенной плотности, способным выдерживать колоссальное статическое давление водяного столба.
Точка подключения устройства адаптирована под монтаж мощных фланцевых соединений или промышленных замковых БРС систем, рассчитанных на удержание тяжелых армированных трубопроводов. Особая пространственная конфигурация заборной зоны препятствует эффекту присасывания к грунту, обеспечивая стабильную подачу даже при критическом снижении уровня водоема. Узел обладает исключительной стойкостью к деформациям от соударения с валунами во время заглубления и надежно функционирует в условиях промерзания открытых источников.
Применяется
- комплектация главных всасывающих линий карьерных водоотливов и дизельных станций сверхвысокой мощности,
- обустройство технологических водозаборов на масштабных объектах гидромеханизации и золотодобывающих приисках,
- защита насосных агрегатов при осушении обводненных угольных разрезов, ликвидация последствий крупных паводков подразделениями МЧС,
- организация забора воды из природных источников для обеспечения комбинатов тяжелой промышленности.
| Характеристика | Значение |
|---|---|
| Тип изделия | Фильтр приемный с обратным клапаном (донный заборный клапан) |
| Номинальный диаметр (d), мм | 300 |
| Условный проход, дюйм | DN300 / 12 дюймов (12″) |
| Конструкция обратного клапана | Встроенный двухстворчатый / усиленный тарельчатый с уплотнением |
| Материал корпуса и перфокожуха | Толстостенная углеродистая сталь с горячим оцинкованием |
| Материал уплотнения затвора | Высокоплотный NBR / Износостойкая полимерная резина |
| Максимальное давление удержания столба, бар | до 10 |
| Диапазон рабочих температур, °C | от -35 до +60 |
| Способ соединения с магистралью | Фланец ГОСТ / Ответная часть промышленного БРС |
| Функция защитного кожуха | Защита от попадания массивных камней, топляка, коряг и шлама |
| Устойчивость к абразиву и коррозии | Исключительная (за счет гальванической защиты и толщины стали) |
