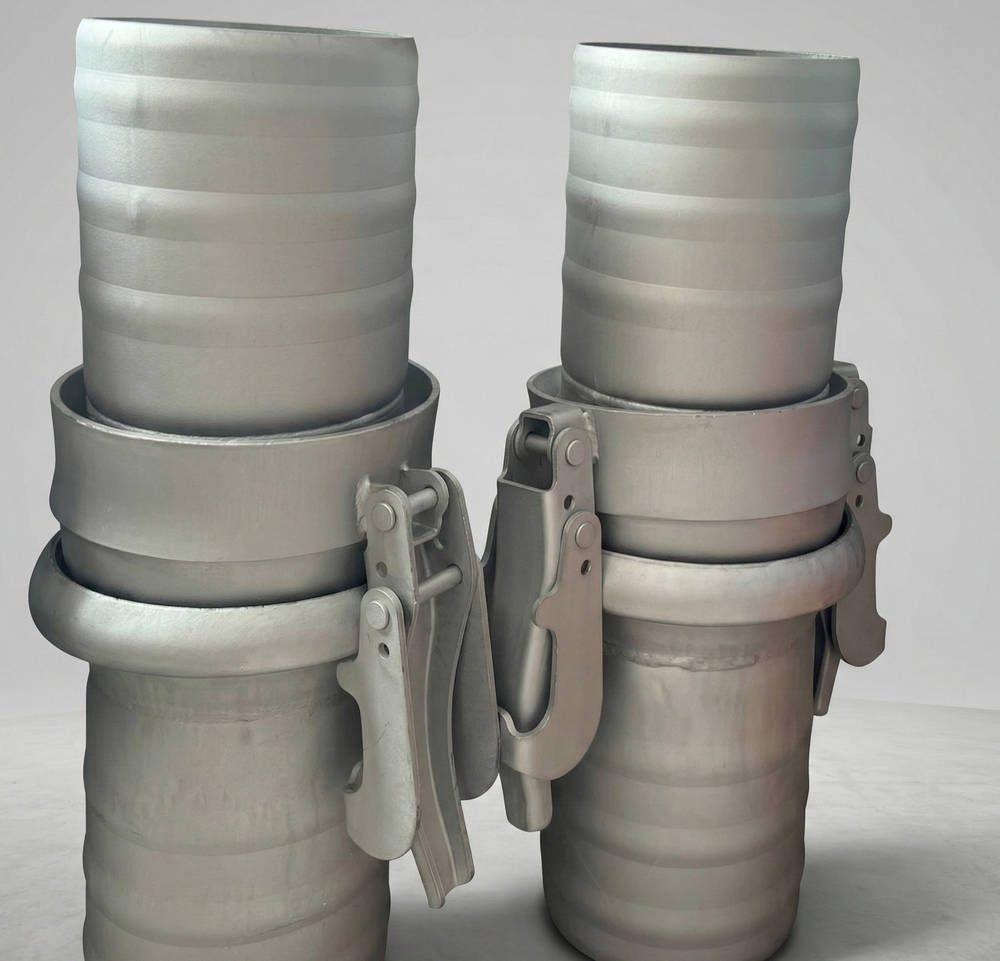

Промышленное быстроразъемное соединение (БРС) диаметром 250 мм представляет собой металлический замковый узел для моментальной стыковки и жесткой фиксации элементов магистральных трубопроводов без применения инструмента. Элемент незаменим при создании быстросборных сетей, где требуется регулярное перемещение линий или изменение их конфигурации. Конструкция узла рассчитана на жесткие условия эксплуатации, обеспечивая полную герметичность стыка при перекачке гигантских объемов технической воды, плотных абразивных шламов и обводненных промышленных стоков.
Корпус соединения изготавливается из высокопрочной углеродистой стали с последующим горячим оцинкованием, что защищает металл от коррозии и механических ударов. Максимальный условный проход DN250 полностью исключает сужение живого сечения линии, сводя к нулю локальные потери давления и предотвращая завихрения потока. Замковая система рычажного типа снабжена массивными затворами и износостойким кольцевым уплотнением, гарантирующим надежность соединения даже при небольших осевых или угловых смещениях.
Концевые части адаптера адаптированы под различные типы коммуникаций. Универсальный хвостовик позволяет жестко фиксировать как гибкие плоскосворачиваемые или напорно-всасывающие резиновые рукава под затяжку силовыми хомутами, так и интегрировать узел в жесткие плети из стальных или ПНД-труб. Простота механики позволяет силами одного оператора за несколько секунд собрать или разобрать соединительный стык, что минимизирует простои оборудования и повышает скорость развертывания систем на удаленных объектах.
Применяется
- сборка мобильных напорных и всасывающих магистралей для дизельных насосных станций,
- соединение тяжелых армированных рукавов и шлангов Layflat большого диаметра,
- стыковка водоводов на участках гидромеханизации и промывочных приборов в золотодобывающей промышленности,
- подключение крупногабаритных мотопомп для ликвидации масштабных затоплений коммунальными службами и подразделениями МЧС, осушения обводненных карьеров и строительных котлованов большой площади.
| Характеристика | Значение |
|---|---|
| Тип изделия | Быстроразъемное соединение (БРС) промышленное |
| Номинальный диаметр (d), мм | 250 |
| Условный проход, дюйм | DN250 / 10 дюймов (10″) |
| Тип замкового механизма | Рычажный (система быстрого зажима) |
| Материал корпуса | Высокоуглеродистая сталь с горячим оцинкованием |
| Материал уплотнительного кольца | Износостойкая терморезина / NBR |
| Номинальное рабочее давление, бар | до 10 (определяется типом подключаемого рукава/трубы) |
| Давление на разрыв, бар | 24 |
| Диапазон рабочих температур, °C | от -40 до +80 |
| Совместимые типы магистралей | Плоскосворачиваемые рукава, напорно-всасывающие шланги, стальные и ПНД-трубы |
| Допустимый угол отклонения в стыке, градусов | до 15° (без потери герметичности) |
| Устойчивость к коррозии и абразиву | Высокая (благодаря защитному гальваническому слою) |
