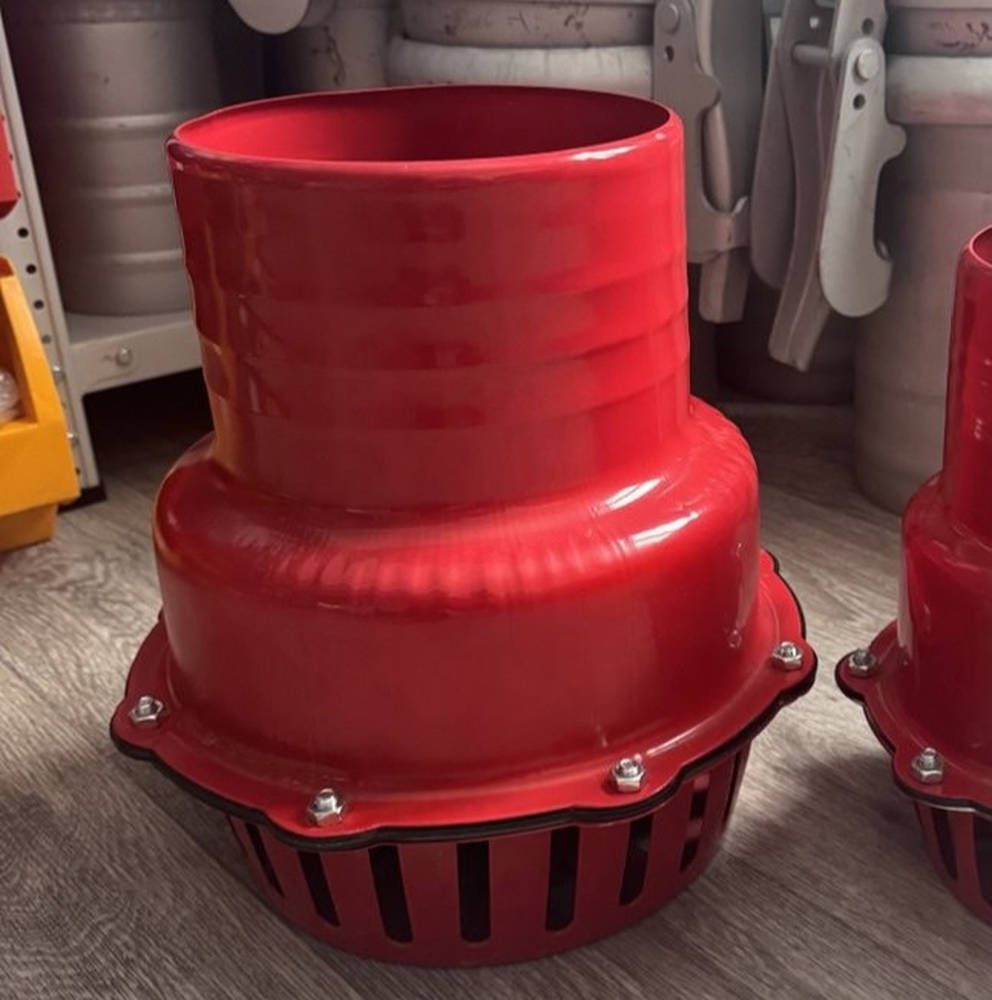

Промышленный приемный фильтр с обратным клапаном диаметром 250 мм представляет собой тяжелое защитное устройство, устанавливаемое на нижнем конце напорно-всасывающей линии для обеспечения стабильной работы мощных насосных агрегатов. Главная задача прибора — грубая механическая очистка забираемой жидкости от крупных камней, гальки, щепы и мусора, способных повредить рабочее колесо и улитку насоса. Интегрированный обратный клапан автоматически блокирует обратный ток воды при остановке двигателя, предотвращая опорожнение всасывающей магистрали и исключая разрушительные гидроудары.

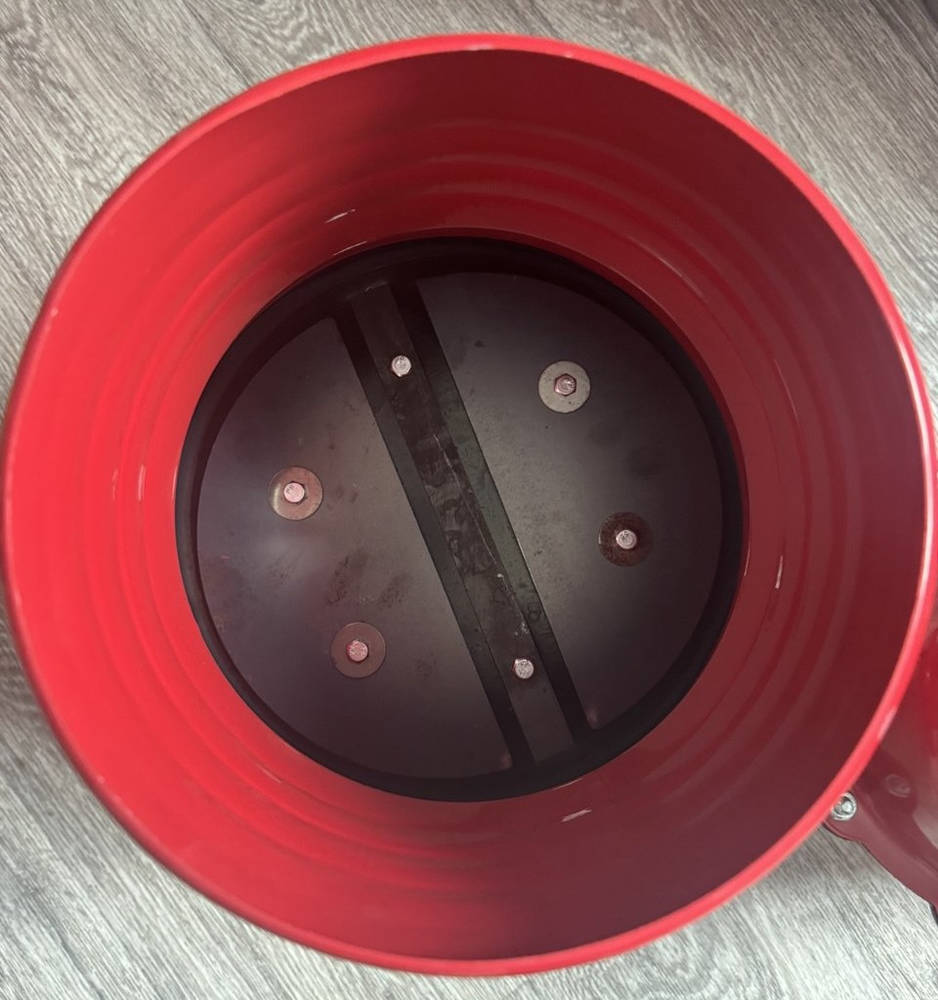

Массивный корпус изделия и защитная перфорированная сетка изготавливаются из конструкционной углеродистой стали с последующим цинкованием, что гарантирует долгий срок службы в условиях постоянного контакта с заиленной водой. Номинальный проходной диаметр DN250 и тщательно рассчитанная суммарная площадь отверстий минимизируют гидравлическое сопротивление на входе, исключая возникновение опасного эффекта кавитации. Тарельчатый или створчатый запорный механизм снабжен эластичным уплотнением, обеспечивающим стопроцентную герметичность и стабильное удержание водяного столба.
Монтажная часть фильтра выполнена в виде жесткого патрубка, который может оснащаться стандартным фланцем, рифленым штуцером под затяжку хомутами, либо быстроразъемным замком для подключения к тяжелым армированным шлангам. Особое расположение заборных отверстий препятствует присасыванию устройства к песчаному или илистому дну водоема, сохраняя стабильный приток жидкости. Металлическая конструкция устойчива к серьезным деформациям, ударам о камни при монтаже и сохраняет полную работоспособность при экстремально низких температурах.
Применяется
- оснащение заборных линий дизельных насосных станций и передвижных мотопомп высокой производительности,
- комплектация водозаборных узлов на объектах гидромеханизации и золотодобывающих приисках,
- защита насосного оборудования при осушении карьеров, угольных разрезов и глубоких котлованов,
- организация аварийной откачки воды из затопленных зон силами МЧС и коммунальных служб,
- забор технологической воды из открытых природных водоемов для нужд промышленности.
| Характеристика | Значение |
|---|---|
| Тип изделия | Фильтр приемный с обратным клапаном (донный заборный клапан) |
| Номинальный диаметр (d), мм | 250 |
| Условный проход, дюйм | DN250 / 10 дюймов (10″) |
| Тип обратного клапана | Встроенный тарельчатый / створчатый с герметичным уплотнением |
| Материал корпуса и сетки | Углеродистая сталь с горячим оцинкованием |
| Материал уплотнения клапана | NBR (нитрильный каучук) / Износостойкая резина |
| Максимальное давление удержания столба, бар | до 6 — 10 (в зависимости от серии) |
| Диапазон рабочих температур, °C | от -30 до +60 |
| Тип присоединения к шлангу | Штуцер («ёлочка») под хомуты / Фланец / Ответная часть БРС |
| Назначение фильтрующей сетки | Защита от попадания крупных камней, гальки, мусора и веток |
| Устойчивость к кавитации и коррозии | Высокая (за счет оптимизированной площади перфорации и оцинковки) |
