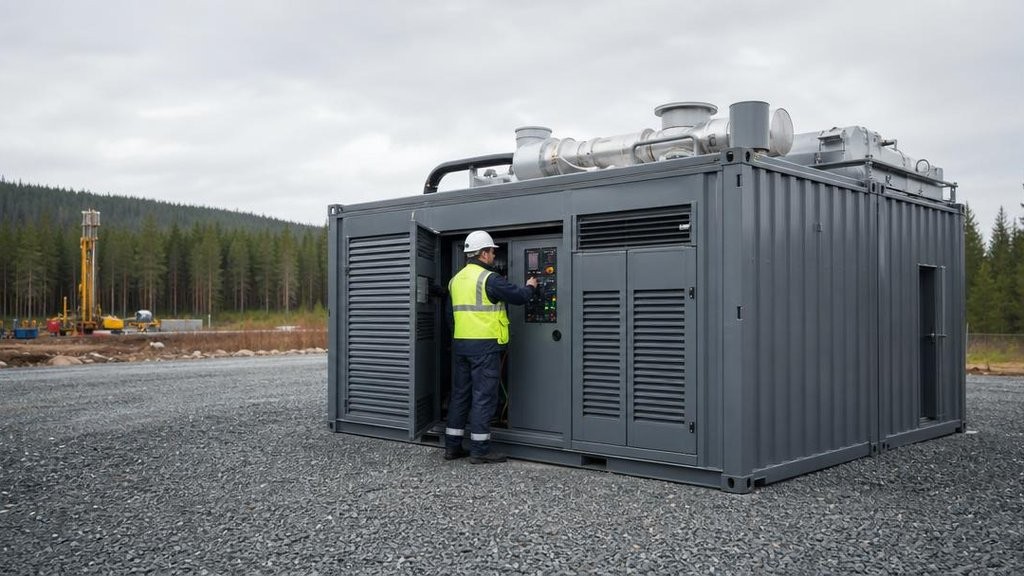

Как рассчитать мощность ДГУ для вашего объекта

За двадцать лет работы с дизельными генераторами — от золотых приисков Якутии до котельных Магаданской области — я видел одну и ту же картину: объект стоит, генератор дымит или отключился по перегрузке, а снабженец в растерянности. «Мы же взяли с запасом», — говорит он. Но запас был посчитан неправильно. Или, наоборот: купили агрегат с тройным резервом, он работает на 20% нагрузки, жрёт солярку, покрывается нагаром — и через три года его уже надо капиталить.

Обе ситуации — следствие одной ошибки: расчёт мощности ДГУ делался «на глаз» или по упрощённой формуле, которая не учитывает реальные условия работы. Правильно рассчитать мощность дизельной электростанции — значит пройти через несколько конкретных шагов: инвентаризацию потребителей, учёт пусковых токов электродвигателей, применение поправочных коэффициентов на климат и режим работы. Только тогда цифра на шильдике генератора будет соответствовать тому, что реально нужно объекту.

В этой статье я разберу методику расчёта мощности ДГУ пошагово — так, как объясняю её своим клиентам: инженерам и снабженцам, которым нужен результат, а не теория. Никаких округлений до красивых цифр, никаких «берите с запасом 50% и не парьтесь». Только формулы, таблицы и примеры с реальных объектов.

Ошибка при подборе мощности ДГУ редко обнаруживается в момент покупки — она проявляется на объекте: при первом запуске насоса, в первую зиму на объекте ЖКХ, через год работы, когда дизель начинает дымить и расход топлива вырос в полтора раза. К этому моменту заменить оборудование уже дорого: транспортировка, монтаж, простой производства. На приисках Дальнего Востока, где ближайший сервисный центр в 300 км, цена такой ошибки — это не просто деньги, это срыв сезона добычи. Поэтому я настаиваю: правильно рассчитать мощность дизельной электростанции нужно до покупки, а не после.

Методика, которую я описываю ниже, применима к любому объекту — от загородного дома до промышленного цеха с насосами и компрессорами. Она не требует специализированного программного обеспечения: нужны паспорта оборудования, калькулятор и понимание нескольких параметров. Именно они — активная и полная мощность, коэффициент мощности, пусковые токи, режим работы генератора — и определяют правильный расчёт мощности дизельной электростанции и окончательный выбор типоразмера установки.

Почему простое суммирование потребителей не работает

Самое распространённое заблуждение при подборе дизельного генератора — сложить паспортные мощности всего оборудования в киловаттах и купить агрегат на эту сумму или чуть больше. На практике такой подход стабильно приводит к перегрузке, аварийным остановкам и преждевременному износу установки. По моей статистике, не менее 60% случаев перегрева и отключения ДГУ на новых объектах — прямое следствие этой ошибки.

Проблема в том, что электрические нагрузки бывают разными по своей природе. Есть активная мощность — та, что измеряется в кВт и реально совершает работу: нагревает, светит, вращает. Но у большинства промышленных потребителей есть ещё и реактивная составляющая, которая создаёт дополнительную нагрузку на генератор, не производя полезной работы. Суммарная нагрузка, которую видит генератор, называется полной мощностью и измеряется в кВА.

Связь между ними определяется через коэффициент мощности — cos φ:

Формула пересчёта: кВА = кВт / cos φ

Для лампы накаливания cos φ ≈ 1 — активная и полная мощность совпадают, здесь всё просто. Но для насоса с асинхронным электродвигателем cos φ обычно составляет 0,75-0,85. Это означает, что насос мощностью 10 кВт создаёт нагрузку на генератор от 11,8 до 13,3 кВА. Возьмите 5-6 таких насосов на объекте — и разница между «бумажной» суммой кВт и реальной нагрузкой в кВА составит 15-25%. Генератор, выбранный только по кВт, окажется недогружен по бумаге и перегружен по факту.

Но главная ловушка — не cos φ, а пусковые токи. Когда асинхронный электродвигатель запускается, он в течение нескольких секунд потребляет ток в 5-7 раз выше номинального. Для генератора это означает кратковременный пиковый спрос на мощность, который может в 3-4 раза превышать рабочий режим. Дизельные генераторы рассчитаны на кратковременные перегрузки, но если несколько двигателей запускаются одновременно или с небольшим интервалом — суммарный пусковой ток превысит допустимый предел, и автоматика отключит установку.

На Соловьёвском прииске мы запускали промывочный прибор ИГД-300 совместно с насосной группой подачи воды. Суммарная рабочая мощность — порядка 180 кВт. Первый генератор на 200 кВт отключался при каждом пуске. Причина — пусковой ток трёх насосов 37 кВт каждый давал пиковую нагрузку свыше 420 кВА в момент старта. Решение: генератор на 320 кВт и реализованная схема поочерёдного запуска насосов с интервалом 8 секунд.

Расчёт мощности дизельного генератора без учёта пусковых токов — это всегда игра в рулетку. Правильный подход требует знать для каждого электродвигателя кратность пускового тока (обычно 5-7 для прямого пуска, 2-3 для плавного пускателя или частотного преобразователя) и рассчитывать пиковую нагрузку с учётом наихудшего сценария одновременного старта нескольких агрегатов. Только после этого цифра требуемой мощности ДГУ становится реальной, а не бумажной.

Шаг 1: Инвентаризация всех потребителей объекта

Прежде чем считать что-либо, нужно точно знать, что именно будет питаться от генератора. Звучит очевидно, но в половине случаев, когда ко мне приходят с вопросом «почему генератор не тянет», выясняется, что при подборе мощности забыли учесть часть оборудования. Чаще всего это вспомогательные системы: автоматика управления, освещение, связь, обогрев шкафов управления зимой — всё то, что по отдельности кажется мелочью, но в сумме даёт 10-15% от общей нагрузки.

Инвентаризация потребителей — фундамент расчёта. Для каждого потребителя нужно зафиксировать следующие параметры:

• Номинальная мощность (кВт) — берётся с паспортной таблички оборудования или из технической документации;
• Тип нагрузки — резистивная (нагреватели, освещение), индуктивная (электродвигатели, трансформаторы), нелинейная (преобразователи частоты, ИБП);
• Коэффициент мощности cos φ — для электродвигателей обычно 0,75-0,87, для нагревательных элементов ≈ 1,0, для осветительных приборов с ПРА — 0,85-0,95;
• Коэффициент одновременности — доля от 0 до 1, показывающая, насколько вероятно одновременное включение потребителя с остальными. Для технологического оборудования в непрерывном производстве — 0,9-1,0, для вспомогательного освещения — 0,6-0,8;
• Режим работы — постоянный, периодический, эпизодический.

Отдельными строками в перечне следует выделить силовые потребители с электродвигателями, осветительные группы, холодильное оборудование (у компрессоров cos φ особенно низкий — 0,70-0,80), а также всю автоматику и системы управления. Распределение нагрузки по фазам тоже имеет значение: крупных однофазных потребителей нужно размещать равномерно, иначе генератор будет работать с перекосом фаз.

Ниже — шаблон таблицы инвентаризации с примерными данными для трёх типовых объектов.

Итоговая суммарная мощность по каждому объекту — это ещё не финальная цифра для выбора генераторной установки. Это база, к которой на следующих шагах добавляются пусковые токи и поправочные коэффициенты. Но без аккуратно составленного перечня потребителей с реальными параметрами любой дальнейший подбор мощности ДГУ будет строиться на воздухе.

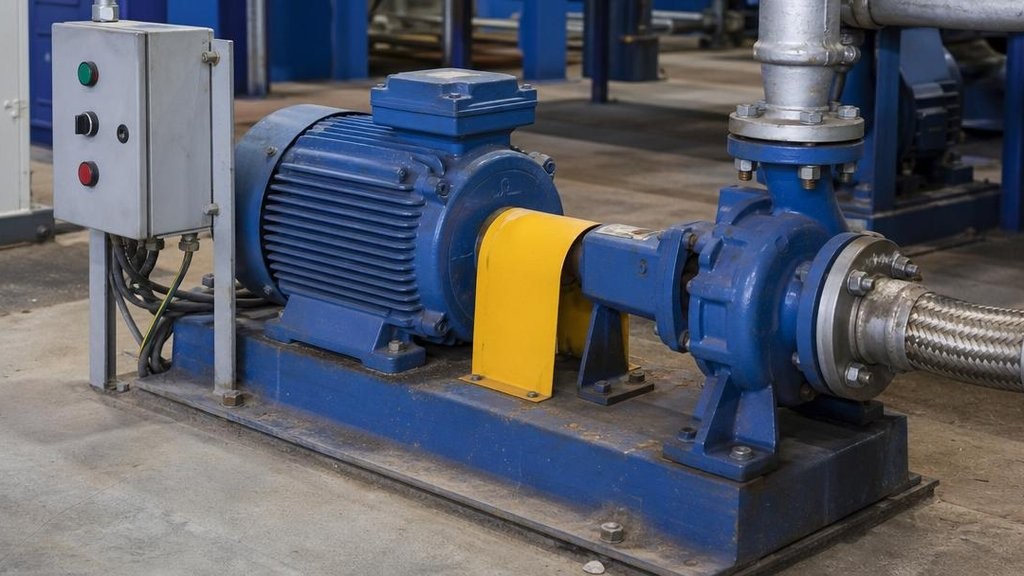

Электродвигатели насосов, компрессоров и холодильных агрегатов — главная причина, по которой расчёт мощности ДГУ нельзя свести к простому сложению паспортных значений. В момент запуска асинхронный двигатель работает не в номинальном режиме: ротор стоит, скольжение равно единице, и двигатель поглощает ток, в 5-7 раз превышающий рабочий. Именно поэтому учёт пусковых токов электродвигателей — обязательная часть расчёта, а не опциональный шаг.

Шаг 2: Учёт пусковых токов электродвигателей

При прямом пуске (DOL — direct on-line) асинхронный двигатель создаёт кратковременную, но критически высокую нагрузку на генератор. Длится этот пик обычно 2-8 секунд — до выхода ротора на рабочую скорость. Но за эти несколько секунд напряжение в сети может просесть, защита по перегрузке может сработать, а двигатель генератора — уйти в ограничение. ДГУ должна выдержать не только рабочий ток всех потребителей, но и пиковую нагрузку на запуске — иначе установка будет работать на пределе при каждом включении насоса или компрессора.

Пусковые токи действуют кратно к номинальным. Конкретное значение кратности зависит от типа нагрузки, конструктивных особенностей двигателя и способа пуска. Для расчёта используется следующая формула:

S_пуск = P_ном × K_пуск / cos φ

Расшифровка: P_ном — номинальная мощность двигателя в кВт, K_пуск — коэффициент кратности пускового тока, cos φ — коэффициент мощности (обычно 0,8-0,85 для промышленных двигателей).

Пример: насос с двигателем 7,5 кВт, K_пуск = 6, cos φ = 0,83. Пиковая нагрузка при запуске: 7,5 × 6 / 0,83 = 54 кВА. При этом рабочая нагрузка того же насоса — около 9 кВА. Разница шестикратная. Если в момент запуска насоса генератор уже нагружен другими потребителями — он получит пиковую нагрузку поверх текущей.

Ниже — таблица типовых коэффициентов пусковых токов для оборудования, которое чаще всего встречается на производственных объектах, в ЖКХ и на горнодобывающих участках:

Практический вывод из этой таблицы: если на объекте используются насосы и компрессоры с прямым пуском — ДГУ должна закрывать не только рабочую нагрузку, но и пиковую нагрузку запуска наиболее мощного двигателя. Именно это значение определяет нижнюю границу выбора генератора по пиковой мощности.

Отдельно стоит учитывать последовательность запусков. Если несколько двигателей запускаются одновременно — их пиковые токи суммируются, и нагрузка на генератор может привести к аварийному отключению. На объектах, где это физически возможно, я всегда рекомендую организовывать поочерёдный запуск с интервалом не менее 5-10 секунд между каждым двигателем. Это не требует дополнительного оборудования — только грамотно настроенная последовательность включения.

На объекте «Магадан-Золото» при вводе в работу водоотливной системы нам пришлось разбираться с ситуацией: три насоса по 15 кВт запускались одновременно через пускатели без задержки. ДГУ 100 кВт уходила в защиту при каждом старте. Расчёт показал очевидное: суммарная пиковая нагрузка трёх двигателей при K_пуск = 6 и cos φ = 0,83 составляла около 325 кВА — в три раза больше номинала генератора. Решение оказалось простым: добавили реле времени, разнесли пуски по 7 секунд. Генератор перестал уходить в защиту без замены оборудования.

Вывод для расчёта: при выборе ДГУ необходимо отдельно зафиксировать мощность крупнейшего электродвигателя на объекте и его коэффициент пусковой нагрузки. Это значение войдёт в итоговый расчёт мощности генератора на следующем шаге — и именно оно нередко оказывается определяющим при выборе между двумя соседними типоразмерами.

Шаг 3: Расчёт суммарной и требуемой мощности ДГУ

После того как инвентаризация потребителей выполнена и пусковые токи электродвигателей зафиксированы, можно переходить к расчёту мощности генераторной установки. Методика состоит из четырёх последовательных шагов — каждый даёт промежуточное значение, которое используется в следующем. Пропускать шаги нельзя: ошибка на любом из них ведёт либо к перегрузке ДГУ в первый же день работы, либо к необоснованной переплате за избыточный типоразмер.

Шаг 3.1: Суммарная активная мощность с учётом одновременности

Суммируем активные мощности всех потребителей, но не в лоб. К каждой группе применяем коэффициент одновременности (K_одн) — долю оборудования, реально работающего одновременно. Для производственных цехов типовое значение K_одн = 0,7-0,85, для освещения и вспомогательного оборудования — 0,9-1,0.

Формула: P_расч = Σ (P_i × K_одн.i)

Шаг 3.2: Перевод в полную мощность (кВА)

Активная мощность в кВт — это ещё не то, что генератор должен выдать. ДГУ работает с полной мощностью, которая включает реактивную составляющую. Перевод выполняется через коэффициент мощности cos φ:

S_расч = P_расч / cos φ

Для смешанной нагрузки (двигатели + освещение + оргтехника) расчётное cos φ обычно принимается равным 0,8. Если нагрузка преимущественно двигательная — 0,75-0,8. Если преимущественно активная (нагревательные элементы, освещение) — 0,95-1,0.

Шаг 3.3: Добавление пиковой нагрузки запуска

К расчётной полной мощности добавляем пиковую нагрузку запуска крупнейшего двигателя на объекте. Берём значение S_пуск, рассчитанное на предыдущем шаге, и прибавляем его к S_расч. При этом из базовой суммы исключаем рабочую нагрузку этого же двигателя — чтобы не считать дважды:

S_пик = S_расч — S_{ном.двигателя} + S_{пуск.двигателя}

Шаг 3.4: Запас мощности

Полученное пиковое значение умножаем на коэффициент запаса 1,2-1,3 (то есть добавляем 20-30%). Это нужно для стабильной работы генератора при изменении нагрузки, компенсации отклонений от расчётных параметров и подключения нового оборудования в будущем.

S_ДГУ = S_пик × 1,25

Числовой пример: производственный цех

Разберём конкретный объект — небольшой производственный цех с насосным оборудованием, компрессором и освещением.

Шаг 3.2: переводим в кВА. cos φ = 0,80. S_расч = 52,65 / 0,80 = 65,8 кВА.

Шаг 3.3: крупнейший двигатель — насос 22 кВт, K_пуск = 6, cos φ = 0,83. S_пуск = 22 × 6 / 0,83 = 159 кВА. Рабочая нагрузка насоса в базовой сумме: 18,7 / 0,80 = 23,4 кВА. Пиковое значение: 65,8 — 23,4 + 159 = 201,4 кВА.

Шаг 3.4: добавляем запас 25%. S_ДГУ = 201,4 × 1,25 = 251,8 кВА.

Результат: для этого объекта необходимо выбрать ДГУ мощностью не менее 250-275 кВА. Типоразмер 200 кВА, который кажется «с запасом» на фоне суммарной рабочей нагрузки 66 кВА, окажется перегружен при каждом запуске насоса 22 кВт. Именно этот расчёт даёт правильный ответ — не интуиция и не «взял с запасом».

Поправочные коэффициенты: климат, высота, режим работы

Расчёт по формулам даёт корректный результат только при стандартных условиях эксплуатации: температура воздуха +25°C, высота над уровнем моря 0 м, непрерывный режим работы. На реальных объектах всё иначе. Дизельная электростанция в Якутии, на высокогорном прииске в Магаданской области или в котельной ЖКХ работает в условиях, которые производитель учитывает через систему поправочных коэффициентов. Игнорировать эти поправки — значит купить установку, которая в реальных условиях выдаёт меньше номинала.

Климатические поправки: температура и высота

Мощность дизельной электростанции зависит от плотности воздуха, поступающего в двигатель внутреннего сгорания. Чем выше температура окружающего воздуха и чем выше объект расположен над уровнем моря — тем меньше плотность, тем меньше кислорода поступает в цилиндры, тем ниже фактическая мощность агрегата.

Зависимости, которые используются при расчётах:

• Каждые +10°C сверх базовых +25°C снижают мощность дизельного двигателя примерно на 2-3%
• Каждые 1000 м высоты над уровнем моря снижают мощность на 3-5% (по стандарту ISO 3046)
• Совместное действие факторов суммируется

Пример: объект на высоте 1500 м, температура воздуха летом +35°C. Поправка по высоте: 1,5 × 4% = 6%. Поправка по температуре: (35 — 25) / 10 × 2,5% = 2,5%. Суммарное снижение мощности: ~8,5%. ДГУ с паспортной мощностью 200 кВА в таких условиях реально выдаёт около 183 кВА. Если расчётная потребность объекта составляла именно 183 кВА — установка будет работать на пределе без какого-либо запаса.

Таблица поправочных коэффициентов по высоте и температуре:

Режим работы: PRP и ESP

Производители дизельных генераторных установок указывают мощность в двух режимах. Этот фактор влияет на правильный выбор типоразмера и нередко становится источником путаницы при сравнении предложений от разных поставщиков.

ESP (Emergency Standby Power) — резервный режим. Установка предназначена для редких аварийных включений, не более 200 часов в год. Допускается кратковременная перегрузка до 110% в течение 1 часа из 12. Паспортная мощность в режиме ESP — максимальная, её нельзя использовать как основную рабочую мощность.

PRP (Prime Power) — основной режим, неограниченное количество часов в год. Мощность PRP обычно составляет 80-90% от ESP. Именно это значение нужно использовать при расчёте, если ДГУ является основным или единственным источником питания объекта — что типично для горнодобывающих участков, удалённых объектов ЖКХ и строительства на Дальнем Востоке.

Если поставщик называет мощность без указания режима — уточняйте. ДГУ «250 кВА» в режиме ESP и «250 кВА» в режиме PRP — принципиально разные установки по реальной рабочей мощности.

Длительный недогруз: нагар и ускоренный износ

Обратная сторона избыточного запаса — длительная работа дизеля при нагрузке ниже 30-40% от номинала. В этом режиме топливо сгорает не полностью, цилиндры и поршневая группа покрываются нагаром, масло быстрее теряет свойства, форсунки засоряются. Это приводит к ускоренному износу двигателя и сокращению межсервисного интервала в 1,5-2 раза.

Рекомендации производителей сходятся: оптимальная нагрузка дизельного двигателя — 60-80% от номинала в режиме PRP. Если фактическая нагрузка объекта значительно ниже — стоит либо выбрать меньший типоразмер, либо рассмотреть схему с двумя генераторами меньшей мощности в параллельной работе, которые переключаются в зависимости от текущей нагрузки.

Рекомендации по регионам

Для объектов в Санкт-Петербурге и Северо-Западном регионе климатические поправки по температуре минимальны — лето умеренное, высота над уровнем моря близка к нулю. Поправочный коэффициент практически не влияет на выбор, и расчёт по номинальным значениям даёт достаточно точный результат.

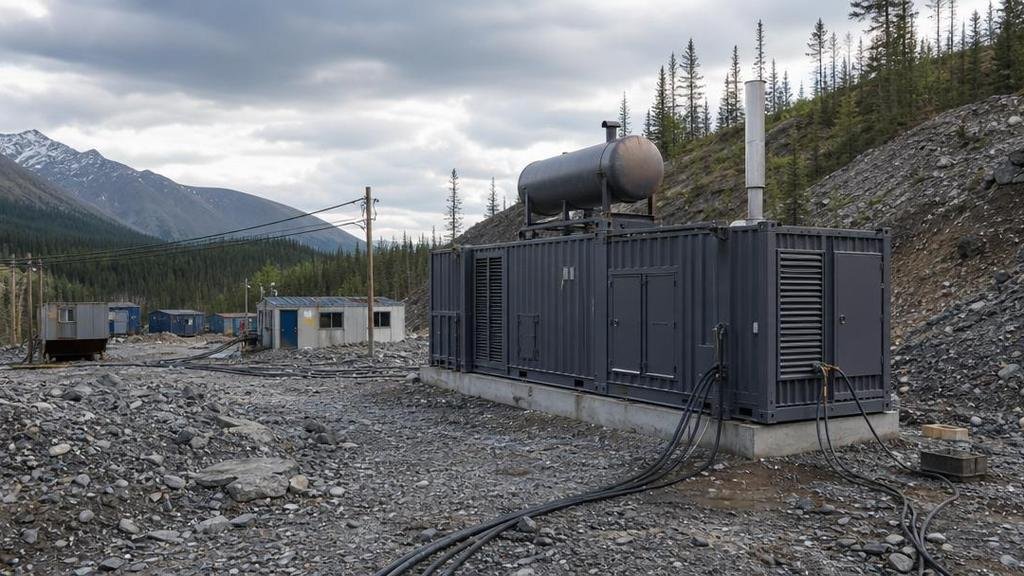

Для объектов ЖКХ и горнодобычи на Дальнем Востоке — особенно в Якутии, Магаданской области и горных районах Амурской области — климатические поправки обязательны. Летом температура в машинных помещениях с плохой вентиляцией достигает +40°C и выше, а часть объектов расположена на высоте 800-1500 м. Совокупная поправка может составить 8-12%, и это напрямую влияет на выбор между типоразмерами. Пренебрежение этим фактором — одна из наиболее частых ошибок, с которой я сталкиваюсь при аудите уже установленного оборудования.

Типичные ошибки при подборе мощности ДГУ и как их избежать

За годы работы в поставках и обслуживании генераторного оборудования я видел одни и те же ошибки — на объектах разного масштаба, у заказчиков с опытом и без. Ошибка в любую сторону стоит денег: либо техника работает на пределе и выходит из строя раньше срока, либо компания переплачивает за железо, которое простаивает на холостом ходу. Разберём шесть наиболее распространённых просчётов.

Ошибка 1: расчёт «по сумме кВт» без учёта cos φ

Самый частый просчёт — сложить номинальные мощности всех потребителей в киловаттах и выбрать генератор с такой же цифрой на шильдике. На практике дизельные генераторы подбирают по полной мощности в кВА, а не по активной в кВт. Если в парке оборудования преобладают электродвигатели, трансформаторы или сварочные агрегаты, реальный cos φ нагрузки может составлять 0,7-0,75 вместо стандартного 0,8. Генератор на 100 кВА отдаст лишь 70-75 кВт активной мощности, а не 80. При подборе без пересчёта установка будет работать в постоянном дефиците мощности.

Как избежать: перед финальным расчётом определите средневзвешенный cos φ для всей суммарной нагрузки объекта. Если значение ниже 0,8 — пересчитайте требуемую полную мощность в кВА с учётом реального коэффициента.

Ошибка 2: игнорирование пусковых токов электродвигателей

Пусковой ток асинхронного двигателя в 5-7 раз превышает номинальный. Если на объекте несколько двигателей запускаются одновременно или один мощный насос включается под нагрузкой, генератор получает кратковременный пиковый спрос, который может в два-три раза превышать установившуюся нагрузку. Результат — просадка напряжения, срабатывание защиты, а при систематическом повторении — преждевременный износ обмоток альтернатора.

Как избежать: для каждого двигателя свыше 5 кВт рассчитывайте пусковую мощность по формуле S_пуск = P_ном × K_пуск / cos φ. Наиболее мощный пусковой ток принимайте как определяющий фактор при подборе. Если пуски неизбежно совпадают — проектируйте систему автоматического поочерёдного запуска.

Ошибка 3: избыточный запас мощности — недогруз и нагар

Логика «лучше с запасом» понятна, но генератор, постоянно работающий при нагрузке ниже 30% от номинала, деградирует быстрее, чем тот, что эксплуатируется в штатном режиме. При недогрузке дизельный двигатель не выходит на рабочую температуру, цилиндры не прогорают, форсунки засоряются, в картере накапливаются продукты неполного сгорания. Срок службы двигателя сокращается, расход топлива на единицу выработанной энергии растёт, техническое обслуживание требуется чаще.

Практическое правило: запас в 15-25% — нормальный. Запас в 30-40% — допустимый, если проектируется расширение объекта. Запас свыше 50% от реальной нагрузки — повод пересмотреть подбор или рассмотреть схему с двумя установками меньшей мощности в параллели.

Ошибка 4: неправильный выбор режима работы — PRP или ESP

Производители дизельных генераторов публикуют два параметра мощности: PRP (Prime Power) — основной режим, неограниченное время работы при переменной нагрузке, и ESP (Emergency Standby Power) — резервный режим, до 200 часов в год при пиковой нагрузке. Мощность в режиме ESP на 10-15% выше, чем PRP для той же установки. Если заказчик видит цифру ESP и принимает её за постоянно доступную мощность — генератор будет работать на пределе в постоянном режиме, что прямо противоречит условиям эксплуатации.

Как избежать: чётко разграничьте назначение ДГУ на объекте. Если генератор — основной источник питания (прииск, удалённый промышленный объект, котельная без централизованного электроснабжения) — подбор ведите только по PRP. Если генератор — резервный, включается при отключении сети — допустимо ориентироваться на ESP, но с учётом реального числа часов работы в год.

Ошибка 5: забытые вспомогательные нагрузки

При составлении перечня потребителей инженеры, как правило, учитывают основное технологическое оборудование: насосы, компрессоры, станки. Вспомогательные нагрузки систематически упускают: освещение производственных и административных помещений, системы вентиляции и кондиционирования, серверы и ИБП, зарядные устройства, противопожарная автоматика, системы видеонаблюдения. На крупных проектах промышленных предприятий сумма вспомогательных нагрузок нередко составляет 15-20% от основной — это существенно.

Как избежать: проводите полную инвентаризацию по всем распределительным щитам объекта, включая слаботочные и аварийные цепи. Особое внимание — оборудованию, которое включается автоматически при пропадании основного питания: аварийное освещение, приточная вентиляция, насосы пожаротушения.

Ошибка 6: отсутствие резерва на расширение

Генератор подбирают под текущую нагрузку, без учёта того, что объект через год-два получит новые потребители. В итоге компании приходится либо докупать вторую установку, либо эксплуатировать перегруженный генератор, что неизбежно сокращает его ресурс. На производственных и коммунальных объектах горизонт планирования должен быть не менее трёх лет.

Рекомендация: если на объекте запланировано расширение — закладывайте резерв мощности под будущие нагрузки уже на этапе проектирования. Оптимальный вариант для крупных объектов — модульная схема с возможностью параллельной работы нескольких генераторов: это даёт гибкость и страховку при выходе одной установки на техническое обслуживание.

Практические примеры расчёта для разных объектов

Теория без цифр — абстракция. Ниже три реальных сценария с расчётами: от загородного дома до производственного цеха. Каждый пример построен по единой логике: инвентаризация, учёт пусковых токов, итоговая рекомендация.

Пример 1. Загородный дом / малый офис (15-30 кВт)

Допустим, объект — коттедж площадью 250 м² с постоянным проживанием: электрокотёл, насос скважины, кондиционеры, освещение, бытовая техника. Генератор нужен как резервный источник при отключении сети.

Пусковой ток насоса скважины: 1,5 × 6 / 0,82 ≈ 11 кВА — кратковременный, но значимый. Средний cos φ нагрузки ≈ 0,88. Полная мощность: 14,55 / 0,88 ≈ 16,5 кВА. С запасом 20% — 20 кВА. Рекомендуемый дизель генератор: однофазный или трёхфазный 20 кВА, режим ESP (резервный источник, нечастое использование).

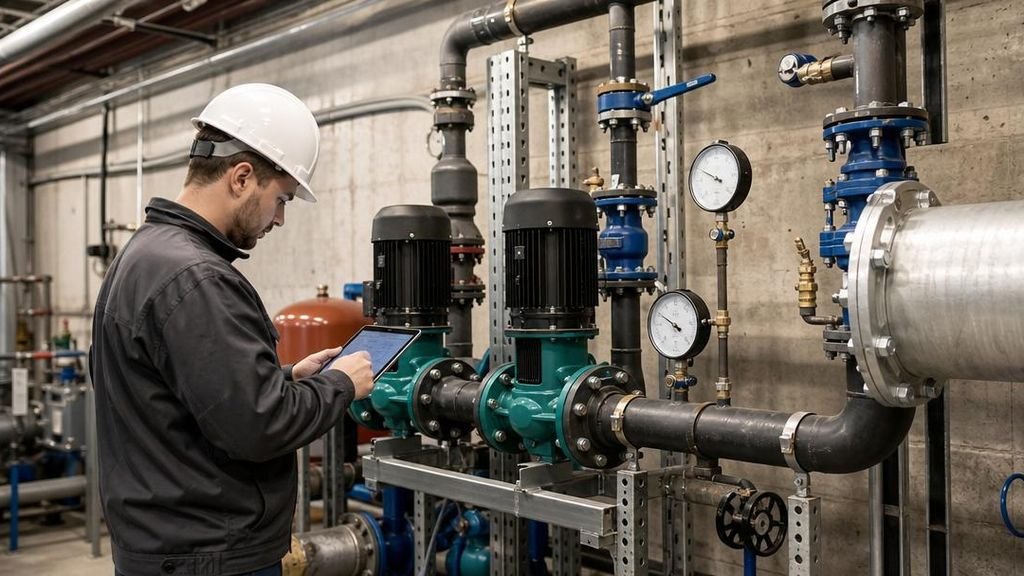

Пример 2. Котельная ЖКХ (50-150 кВт)

Объект — котельная на жилой квартал: два сетевых насоса по 22 кВт, насос подпитки 5,5 кВт, насос ГВС 7,5 кВт, автоматика котлов, освещение. Режим работы — основной источник питания в зимний период (октябрь — апрель), летом — резерв. Типичный сценарий для проектов ЖКХ на удалённых территориях.

Пусковой ток сетевого насоса 22 кВт: 22 × 6,5 / 0,85 ≈ 168 кВА. Это определяющий фактор — именно пуск сетевого насоса задаёт нижнюю границу мощности генератора. Средний cos φ ≈ 0,85. Полная мощность установившейся нагрузки: 54,05 / 0,85 ≈ 63,6 кВА. С запасом 20%: около 76 кВА.

Здесь стоит рассмотреть два варианта: один генератор 100 кВА (с запасом под пусковой ток) или два генератора по 60 кВА в параллели. Для котельных ЖКХ второй вариант предпочтительнее: при выходе одной установки на техническое обслуживание объект не остаётся без тепла — второй генератор берёт минимально необходимую нагрузку. Распределение по фазам при трёхфазном подключении следует выровнять заранее.

Пример 3. Производственный цех с насосами и компрессорами (200-450 кВА)

Объект — цех водоподготовки на горнодобывающем предприятии: компрессор 75 кВт, три промышленных насоса по 37 кВт, насос-дозатор 5,5 кВт, освещение цеха и вспомогательные системы. Трёхфазная нагрузка, круглосуточная работа, режим PRP.

Пусковой ток компрессора 75 кВт — определяющий фактор для всего расчёта: 75 × 7 / 0,87 ≈ 603 кВА. Это пиковая нагрузка при прямом пуске. На практике компрессоры такой мощности оснащают устройствами плавного пуска или частотными преобразователями — это снижает пусковой ток до 2-3-кратного от номинала, то есть до 172-258 кВА. Правильно рассчитать мощность генератора без уточнения способа пуска компрессора невозможно — это принципиальный вопрос на этапе проектирования.

При наличии плавного пуска: полная установившаяся мощность 174,25 / 0,86 ≈ 202,6 кВА. С запасом 20% — 243 кВА. Рекомендуемая электростанция: 250 кВА в режиме PRP. При прямом пуске компрессора без частотника — минимум 315-350 кВА.

Отдельно — распределение по фазам. При трёхфазном подключении разброс нагрузки между фазами не должен превышать 15-20%. На этом объекте компрессор и насосы — трёхфазные потребители, они нагружают фазы равномерно. Однофазные нагрузки (освещение, мелкое вспомогательное оборудование) распределяют вручную при проектировании щита. Несимметрия фаз сверх нормы ведёт к перегреву нейтрали и снижению ресурса обмоток альтернатора.

Заключение и следующий шаг

Правильно рассчитать мощность генераторной установки — значит пройти пять последовательных шагов: провести полную инвентаризацию всех потребителей, определить пусковые токи двигателей, рассчитать суммарную активную и полную мощность с учётом cos φ, применить климатические и режимные поправки, и только после этого выбрать ДГУ с обоснованным запасом. Каждый пропущенный шаг — это либо преждевременный выход оборудования из строя, либо переплата за невостребованную мощность.

Расчёт, который кажется сложным в таблице, на практике занимает несколько часов при наличии полного перечня оборудования объекта. Сложность не в формулах — она в исходных данных: вспомогательные нагрузки, которые забывают включить, режим пуска конкретного двигателя, планы по расширению объекта. Ошибка в исходных данных прокатывается через все последующие шаги и на выходе даёт неверный типоразмер.

Параметры для самостоятельного расчёта нужно собрать заранее: паспортные данные на каждый электродвигатель, схему электроснабжения с указанием фазности, информацию о способе пуска крупных двигателей (прямой DOL, звезда-треугольник или частотный преобразователь), а также планы по расширению объекта на ближайшие три года. Чем точнее исходные данные — тем точнее результат и тем увереннее будет работать выбранный генератор.

Методика, описанная в этой статье, даёт корректный результат для типовых объектов — жилые и административные здания, котельные ЖКХ, производственные цеха с насосным и компрессорным оборудованием. Если объект нестандартный — несколько независимых контуров нагрузки, параллельная работа нескольких ДГУ, переменная нагрузка с резкими пиками — имеет смысл привлечь инженера с опытом проектирования систем электроснабжения. Неверно рассчитанный запас мощности на удалённом объекте обходится в разы дороже, чем консультация на входе.

Расчёт актуален только на момент его проведения. Если через год-два на объекте появятся новые потребители или изменится технологический процесс — расчёт нужно пересматривать. Генераторы, которые работают стабильно годами, как правило, подобраны с правильным запасом с самого начала и не перегружались в критические пусковые моменты. Это результат инженерного подхода к выбору и эксплуатации оборудования.

Список литературы

1. Федоров А.А., Старкова Л.Е. Учебное пособие для курсового и дипломного проектирования по электроснабжению промышленных предприятий. — М.: Энергоатомиздат, 1987.
2. ГОСТ Р 53987-2010 (ИСО 8528-1:2005). Электроагрегаты генераторные переменного тока с приводом от двигателя внутреннего сгорания. Часть 1. Применение, технические характеристики и параметры. — М.: Росстандарт, 2010.
3. ГОСТ IEC 60034-1-2014. Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики. — М.: Росстандарт, 2015.
4. ГОСТ Р 55006-2012. Стационарные дизельные и газопоршневые электростанции с двигателями внутреннего сгорания. Общие технические условия. — М.: Росстандарт, 2012.
