Автономный гидромеханизированный комплекс: тандем ДНУ и ДЭС для разработки удаленных месторождений

Разработка новых месторождений в России сегодня практически всегда сопряжена с выходом в зоны с отсутствующей инфраструктурой. В таких условиях классическая гидромеханизация, привязанная к стационарным линиям электропередач, становится невозможной. На первый план выходит концепция энерго-гидравлического ядра, где все оборудование должно быть полностью автономным и мобильным.

Для реализации проектов по добыче инертных материалов или промывке золота в удалённых районах мы создаем специализированные решения. Основу таких комплексов составляют современные дизельные насосные установки и мощные дизельные генераторы, которые работают в единой связке. Только комплексный подход позволяет обеспечить бесперебойный технологический цикл в суровом климате.

Мой многолетний опыт показывает, что попытка собрать комплекс из разрозненных механизмов разных производителей часто приводит к отказам оборудования в пиковые периоды нагрузки в разгар сезона. В этой статье мы разберем, как грамотно синхронизировать гидравлические и энергетические процессы, чтобы достичь максимальной производительности при минимальных затратах ресурсов.

Эволюция гидромеханизации на «диких» полигонах за последние лет десять привела нас к пониманию: автономный гидромеханизированный комплекс — это не просто набор техники, а живой организм. Здесь каждая характеристика насоса должна быть точно согласована с возможностями энергетической установки.

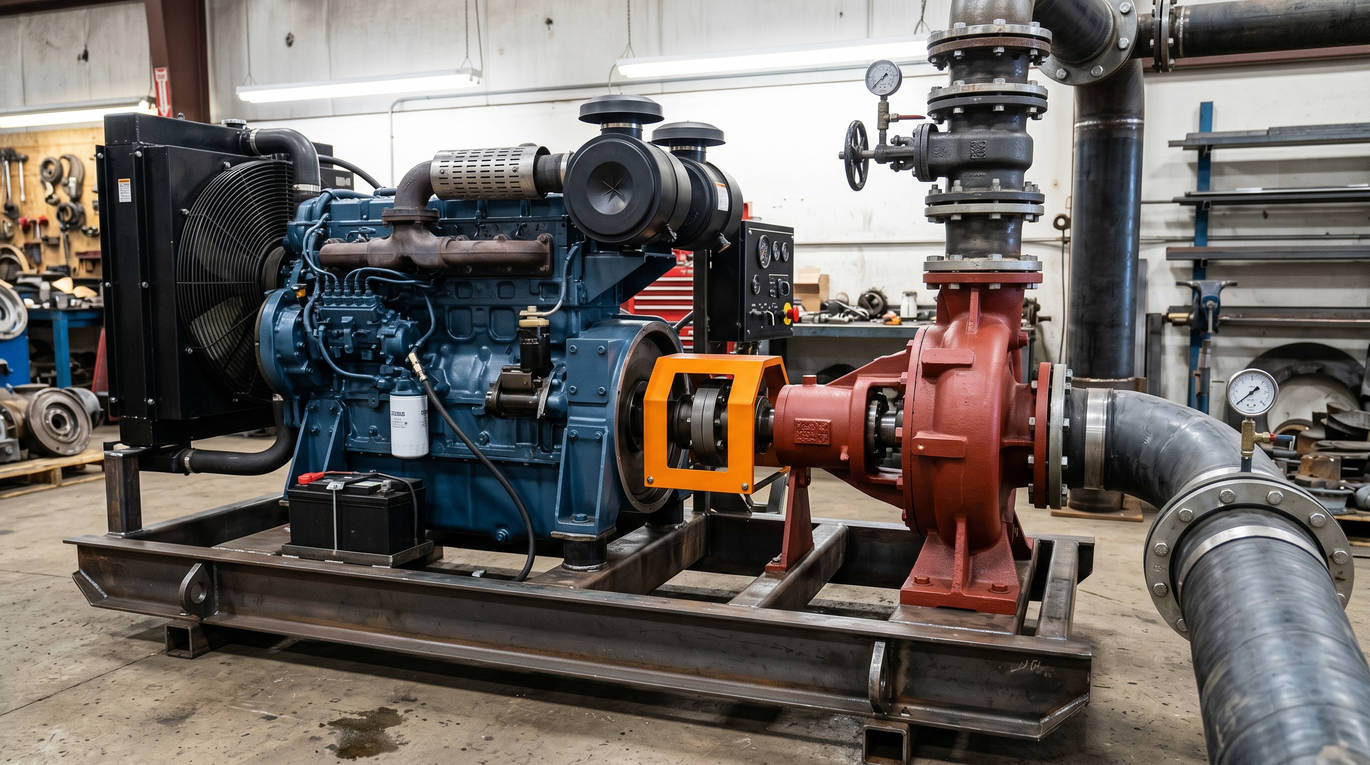

Дизельная насосная установка (ДНУ) — Силовая гидравлика комплекса

В процессе гидромеханизации земляных работ насосные установки выполняют ключевую роль: они создают необходимое рабочее давление для размыва породы или обеспечивают перемещение пульпы по трубопроводу. В зависимости от типа выполняемых работ установки разделяются на агрегаты для подачи чистой воды и специализированные землесосные станции. Последние предназначены для работы с абразивными смесями и крупными частицами грунта.

Для разработки карьеров и углубления дна водоемов чаще всего применяют центробежные насосы с открытым рабочим колесом. Такая конструкция позволяет прокачивать значительные объемы смеси песка, гравия и воды без риска заклинивания патрубков. Высокое качество литья «улитки» и использование износостойких материалов существенно продлевают срок службы оборудования при контакте с агрессивной средой.

Основные задачи дизельной насосной установки в составе комплекса:

• Подача воды на гидромонитор: создание мощной направленной струи для резки забоя и разрушения плотных пластов породы.

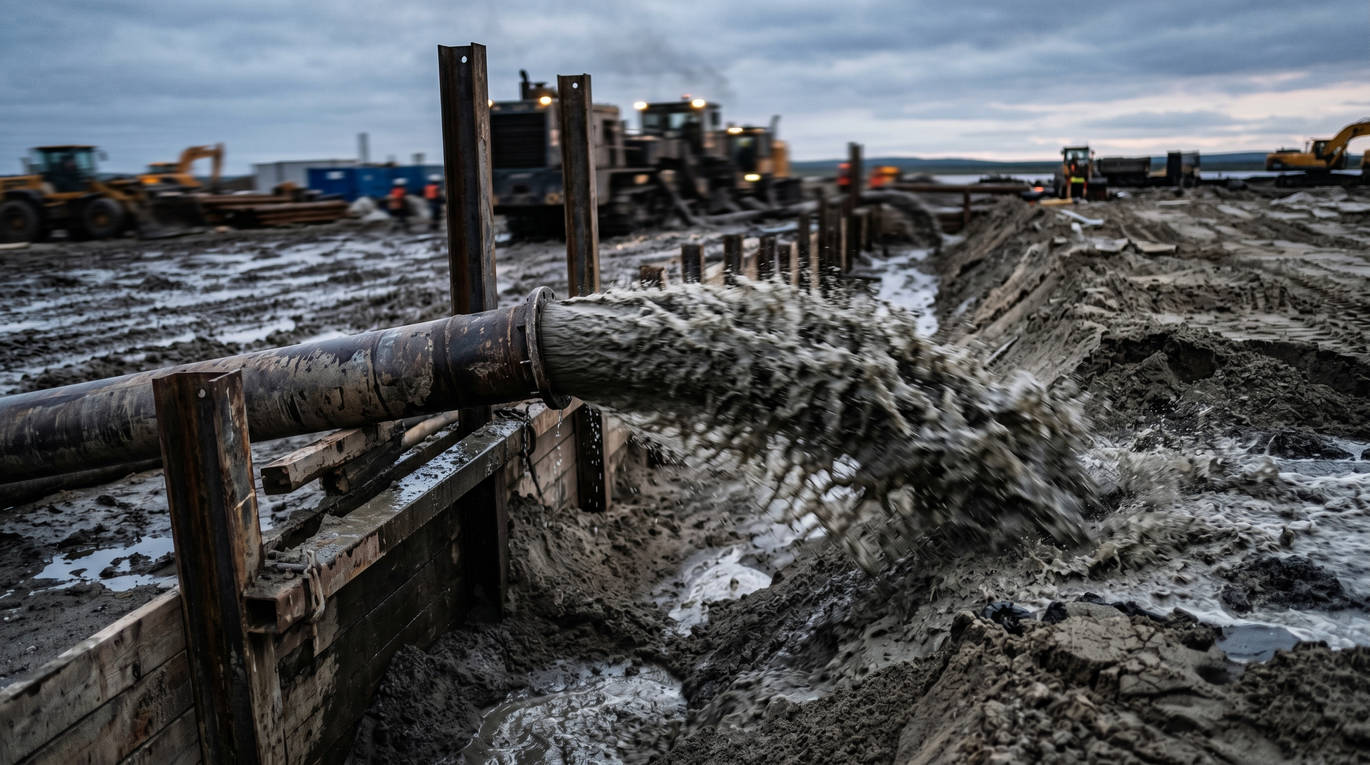

• Транспортировка пульпы: подъем водогрунтовой смеси из забоя и ее перемещение к месту укладки или переработки.
• Водоснабжение промывочных приборов: обеспечение стабильного потока для эффективного разделения материалов по фракциям.
• Осушение котлованов: оперативное удаление излишков воды из рабочей зоны для продолжения вскрышных работ.

Важным параметром является напор и скорость потока, которые создает установка. При проектировании систем для рек или озер необходимо учитывать естественное сопротивление труб и высоту подъема пульпы. Если расчет выполнен неверно, выход грунта будет значительно ниже расчетного, что приведет к увеличению себестоимости каждого кубометра продукции.

На практике лучшие результаты показывают установки, смонтированные на стационарной раме или мобильных салазках. Это позволяет быстро перемещать насосы вслед за продвижением фронта горных работ в пределах месторождения. Прямая связь двигателя внутреннего сгорания с насосом или с насосным агрегатом через эластичную муфту обеспечивает надежную передачу энергии и защиту вала от ударных нагрузок при попадании крупных камней.

Дизельная электростанция (ДЭС) — Энергетический фундамент

Если насосная установка отвечает за физический размыв и перемещение породы, то дизельная электростанция является источником энергии для всех вспомогательных и контролирующих систем. На удаленных месторождениях, где отсутствует государственная сеть, ДЭС обеспечивает стабильное водоснабжение бытового городка, освещение полигона в ночные смены и питание электроприводов погружных насосов.

Для реализации проектов в северных широтах мы рекомендуем использовать дизельные генераторы в специальном блок-контейнере типа «Север». Такая защита существенно продлевает срок эксплуатации оборудования, предотвращая обледенение механизмов и обеспечивая комфортные условия для работы обслуживающего персонала. Внутри модуля поддерживается микроклимат, необходимый для корректного функционирования электроники систем управления.

Ключевые преимущества использования ДЭС в составе гидромеханизированного комплекса:

• Автономность и мобильность: станция может быть развернута в любой точке заболоченных или труднодоступных территорий без предварительной подготовки площадки.
• Стабилизация напряжения: качественный альтернатор гарантирует отсутствие просадок тока при запуске мощных потребителей, что защищает двигатели насосных станций от перегрева.
• Безопасность и контроль: современные системы автоматизации позволяют интегрировать ДЭС в общую сеть мониторинга предприятия, своевременно оповещая о необходимости замены масла или фильтров.
• Резервирование мощности: наличие собственного источника энергии позволяет проводить дноуглубительные и строительные работы даже при полной аварии на внешних линиях (если таковые имеются).

При выборе мощности ДЭС важно учитывать суммарную нагрузку объекта с учетом коэффициента пусковых токов. Как правило, для эффективной работы среднего добычного участка требуется станция, имеющая запас активной мощности не менее двадцати процентов от максимального потребления. Это позволяет избежать критических перегрузок в моменты включения мощных прожекторов или вспомогательного оборудования.

Тандемная синхронизация: Инженерные преимущества единства

Взаимодействие ДНУ и ДЭС — ключевой технологический процесс. Эффективность гидромеханизированного способа добычи напрямую зависит от того, насколько слаженно работают эти два агрегата. В идеальном случае создание тандема начинается еще на этапе проектирования, когда подбираются двигатели одного семейства (например, ЯМЗ или Cummins) для обеих установок.

Унификация парка двигателей дает владельцу неоспоримые преимущества. Во-первых, это существенно упрощает техническое обслуживание: механикам достаточно иметь один набор расходных материалов и запасных частей. Во-вторых, упрощается обучение персонала, так как принципы эксплуатации и диагностики неисправностей становятся идентичными для всего энергетического и насосного узла.

Основные аспекты технической синхронизации тандема:

• Единая топливная логистика: возможность заправки всей техники из одной емкости и использование общей системы фильтрации топлива перед подачей в баки.
• Интеграция систем управления: современные цифровые протоколы позволяют вывести данные с контроллера ДНУ и ДЭС на один монитор оператора, создавая полноценный гидромеханический центр управления.
• Общий график ТО: проведение регламентных работ одновременно на всем комплексе минимизирует время простоя и повышает общую производительность труда силами небольшой бригады.
• Оптимизация расходных материалов: одинаковые марки масел и охлаждающих жидкостей позволяют закупать ГСМ крупными партиями, что снижает их стоимость.

На практике применение такого тандема позволяет сократить эксплуатационные издержки на 10-15% уже в первый год работы. Когда насосы и генераторы подобраны с учетом характеристик друг друга, повышается общая эффективность системы: установка стабильнее держит обороты под нагрузкой, а риск внезапного выхода из строя электроники вследствие скачков напряжения сводится к минимуму.

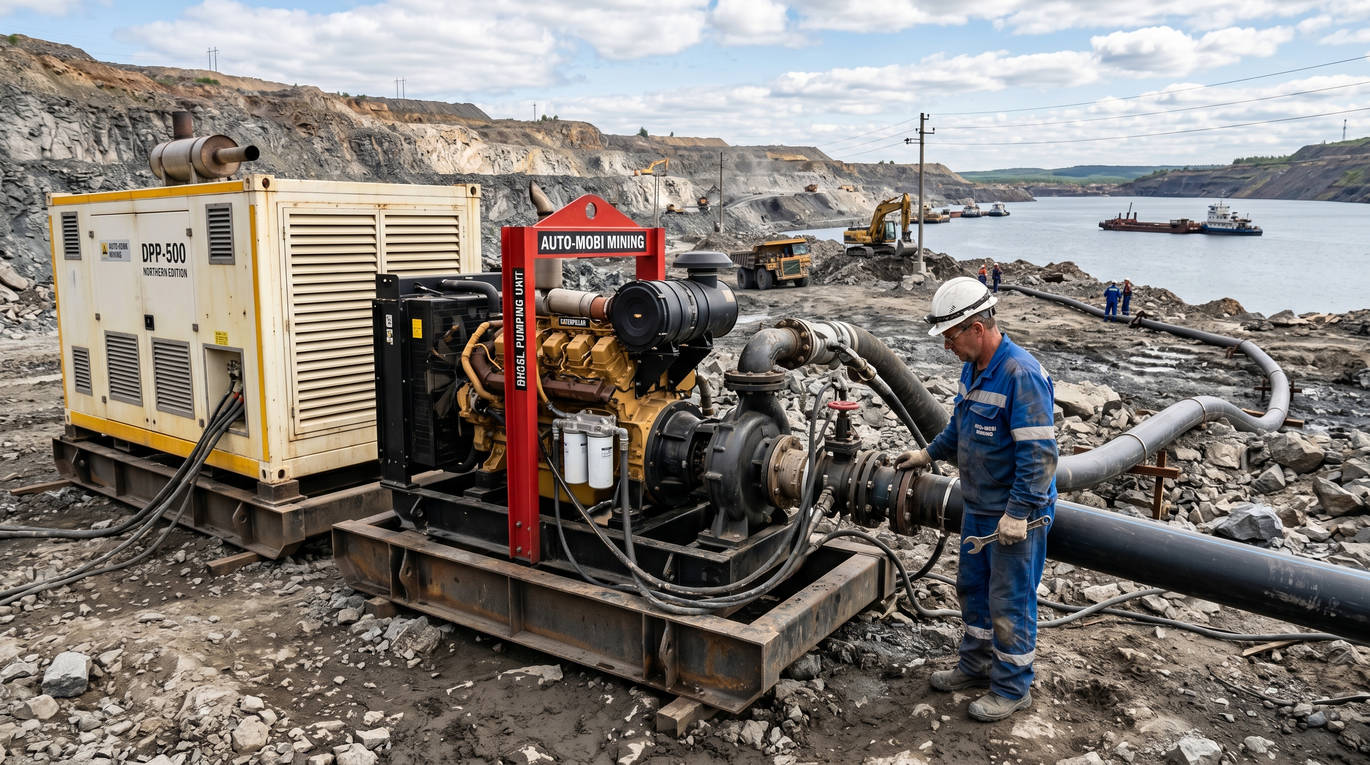

Шасси и мобильность: Движение вслед за фронтом работ

Специфика разработки карьеров и намыва дамб заключается в постоянном перемещении забоя. Гидромеханизированный комплекс не может быть стационарным; он должен обладать высокой степенью мобильности, чтобы минимизировать длину напорных трубопроводов. Для решения этой задачи оптимальным является исполнение ДНУ и ДЭС на усиленных стальных салазках (лыжах), что позволяет перемещать оборудование по территории объекта силами обычного бульдозера.

Конструкция передвижных установок на салазках проектируется с учетом экстремальных механических воздействий. В процессе передислокации по скальнику или замерзшему грунту рама испытывает значительные нагрузки на изгиб и кручение. Использование толстостенного профиля и качественной сварки гарантирует, что соосность вала двигателя и насосного патрубка останется неизменной даже после многократных перемещений комплекса.

Особенности мобильного шасси для гидромеханизации:

• Усиленные полозья: широкая площадь опоры позволяет устанавливать тяжелые агрегаты на заболоченных участках и рыхлых песках без риска их погружения в грунт.
• Защитный каркас: внешняя металлическая рама предохраняет корпус двигателя и навесные элементы от повреждений ветками, камнями или льдом при движении волоком.
• Интегрированные узлы крепления: наличие сертифицированных проушин для тросов обеспечивает безопасность и быстроту фиксации комплекса при погрузке на трал для дальней транспортировки.
• Компактные габариты: размеры установок соответствуют транспортным стандартам, что дает возможность перевозки оборудования по путям общего пользования без получения специальных разрешений.

Важно помнить, что перед каждым перемещением комплекса необходимо проводить краткую инспекцию состояния муфт и болтовых соединений. Вибрация, возникающая при движении по пересеченной местности, может привести к ослаблению крепежа, что впоследствии станет причиной повышенного уровня шума или преждевременного износа подшипников при последующем запуске.

Проектирование и гидравлический расчет: Как не переплачивать за мощность

Одной из главных ошибок при организации гидромеханизированного комплекса является подбор оборудования «с огромным запасом». На практике это приводит к тому, что дизельный двигатель работает на неоптимальных оборотах, вследствие чего существенно растет удельный расход топлива на каждый м3 добытого грунта. Профессиональный гидравлический расчет — это база, которая определяет экономическую эффективность всего сезона.

В основе расчета лежит определение требуемого напора, который складывается из геометрической высоты подъема пульпы и потерь давления в трубопроводе. Скорость потока должна быть достаточной, чтобы частицы породы находились во взвешенном состоянии и не оседали на дно трубы, образуя заиление. Чем выше плотность пульпы и крупнее фракция песка или гравия, тем большее давление требуется на выходе из патрубка насоса.

Типовые конфигурации комплексов под разные задачи:

• Для мелкозернистого песка: упор делается на большой объем подаваемой воды при умеренном давлении, что позволяет быстро намывать большие площади и штабели.
• Для гравийных смесей: требуется высокое рабочее давление и применение бронированных землесосных насосов, способных перемещать тяжелые фракции без кавитации.
• Для дноуглубления рек: комплекс должен обеспечивать стабильную работу при переменной глубине забоя и наличии в воде органических загрязнений.

Для автономного комплекса также критически важна синхронизация с параметрами дизельной электростанции. Если комплекс комплектуется вспомогательными электрическими насосами (например, для размыва береговой полосы), их мощность должна быть заложена в расчет ДЭС с учетом пусковых характеристик. Только при таком подходе достигается полная технологическая надежность, когда ни один узел не является «бутылочным горлышком» системы.

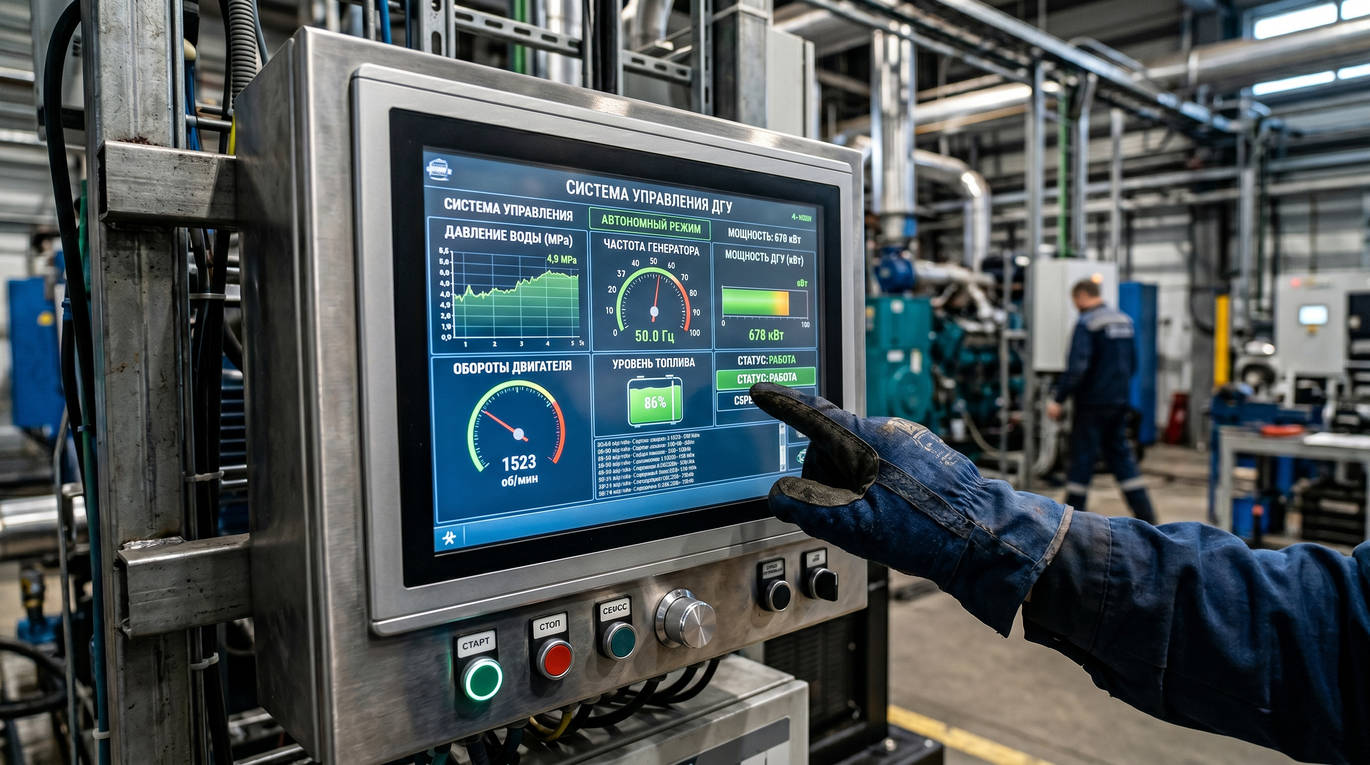

Автоматизация и защита от «человеческого фактора»

В условиях удаленной работы на месторождениях цена ошибки оператора возрастает кратно. Современный автономный гидромеханизированный комплекс оснащается многоуровневой системой защиты, которая контролирует критические параметры в реальном времени. Интеграция датчиков позволяет предотвратить серьезные поломки, такие как выход из строя центробежных насосов вследствие работы на «сухом ходу» или разрыв трубопровода из-за резкого скачка давления.

Основные элементы системы защиты и контроля:

• Датчики давления и потока: автоматика мгновенно реагирует на падение напора в патрубке, сигнализируя о возможном заилении трубы или кавитации в насосной части.
• Контроль параметров ДВС: системы мониторинга температуры охлаждающей жидкости и давления масла в двигателях ДНУ и ДЭС обеспечивают аварийный останов агрегата до наступления необратимых повреждений.
• Защита от гидроудара: использование автоматизированных задвижек с плавным приводом позволяет исключить резкие изменения скорости потока пульпы при запуске или остановке системы.
• Удаленный мониторинг: передача данных через спутниковые каналы связи дает возможность специалистам в центральном офисе оценивать эффективность разработки месторождения и планировать техническое обслуживание.

Важным фактором является автоматизация процесса топливоподачи. Применение интеллектуальных систем учета позволяет точно отслеживать расход дизеля на каждый м3 перекачанной смеси, что исключает злоупотребления и помогает оптимизировать логистику поставок ГСМ на полигон.

Экономика и ROI: Почему комплекс дешевле «солянки»

Многие компании при строительстве объектов гидротехнического назначения совершают ошибку, пытаясь сэкономить на покупке оборудования у разных поставщиков. На деле такая стратегия оборачивается дополнительными расходами. Российская практика показывает, что приобретение единого тандема ДНУ и ДЭС в компании «Ремторг» существенно снижает общую стоимость владения (TCO) и ускоряет возврат инвестиций (ROI).

Экономические преимущества единого комплекса:

• Снижение логистических затрат: доставка всех модулей комплекса осуществляется одновременно, что позволяет использовать один трал или железнодорожную платформу.
• Единый центр ответственности: в случае возникновения неисправностей заказчику не нужно выяснять, по чьей вине произошел сбой — производителя насоса или поставщика генератора. Мы обеспечиваем полное сервисное сопровождение всего узла.
• Сокращение сроков пусконаладки: оборудование уже на заводе проходит цикл совместных испытаний на совместимость, что позволяет запустить производство на объекте в разы быстрее.
• Высокая ликвидность: готовый, сбалансированный комплекс гораздо проще реализовать на вторичном рынке после полной отработки запасов месторождения.

Чек-лист: 15 шагов подготовки комплекса к сезону

Перед началом массовых земляных работ и пуском пульпы по магистралям, главный механик должен провести комплексную проверку оборудования. Этот список поможет структурировать процесс подготовки:

1. Проверка соосности валов ДВС и насоса после транспортировки на салазках.
2. Инспекция состояния бронедисков и рабочего колеса (крыльчатки) ДНУ.
3. Тестирование систем предпускового подогрева в блоке ДЭС.
4. Проверка герметичности всех фланцевых соединений напорного патрубка.
5. Контроль плотности электролита и уровня заряда АКБ на обоих агрегатах.
6. Очистка и проверка работоспособности воздушных клапанов в контейнере генератора.
7. Замена фильтрующих элементов топливной системы (сепараторов).
8. Тестирование датчиков аварийного останова по низкому давлению масла.
9. Проверка натяжения приводных ремней вентиляторов охлаждения.
10. Инспекция заземляющего контура дизельной электростанции.
11. Промывка системы охлаждения и контроль уровня антифриза.
12. Проверка состояния всасывающего шланга и чистоты заборного фильтра.
13. Тестирование работы жалюзи вентиляции с электроприводом.
14. Проверка наличия и исправности первичных средств пожаротушения.
15. Пробный пуск комплекса на «чистой воде» в течение 30 минут для контроля уровня вибраций.

Список литературы

Для более глубокого изучения вопросов гидромеханизации и автономной энергетики рекомендую следующие источники.

• Шкундин Б. М. «Землесосные снаряды». Издательство «Энергия». (Основной учебник, описывающий теорию и конструкцию насосов для гидромеханизации).
• Нурок Г. А. «Процессы и технология гидромеханизации открытых горных работ». Издательство «Недра». (Фундаментальный труд по технологии разработки месторождений).
• Назаров А. С. «Дизельные электростанции». Издательство «Машиностроение». (Практическое руководство по эксплуатации автономных энергоузлов).
• ГОСТ Р 53174-2008 «Установки электрогенераторные с дизельными двигателями внутреннего сгорания. Общие технические условия». (Главный нормативный документ РФ для приемки ДЭС).
