Эффективная разработка месторождений полезных ископаемых в современных условиях требует внедрения передовых технологии. Компании, ведущие добычу руды или угля открытым способом, постоянно сталкиваются с проблемой обводнения горизонтов. Постоянный приток жидкости не только замедляет производственные процессы, но и создает дополнительные риски для механизмов и персонала. Грамотно спроектированная форма системы осушения — это залог стабильной работы всего предприятия и предотвращение аварийных ситуаций.
В этой статье мы подробно рассмотрим практические вопросы проектирования, приведем актуальные отраслевые стандарты и покажем, как правильно принять инженерные решения для обеспечения оптимального результата. В большинстве случаев для перекачки загрязненной среды рекомендуется использовать шламовые насосы, которые успешно справляются с абразивными включениями. Продукция, представленная в нашем каталоге, полностью соответствует жестким требованиям промышленной безопасности РФ.
Для заказчика крайне важна не только покупка агрегата, но и комплексный сервис, включая помощь в расчетах и подбор дистрибьюторов комплектующих. Сегодня на рынке представлены различные варианты оборудования, включая качественные аналоги мировых брендов, которые продолжает выпускать отечественные заводы. Правильная подготовка проекта позволяет существенно снизить энергопотребление и продлить срок службы всей напорных линии.
- Гидрогеологическое обоснование и классификация источников обводнения
- Методика расчета суммарного притока воды
- Физико-химические свойства пульпы и шламов
- Гидравлический расчет: напорные линии и выбор диаметра
- Проектирование зумпфов и систем очистки воды
- Требования к обустройству водосборников
- Конструкция оборудования: валы, подшипники и рамы
- Автоматизация и цифровое управление водоотливом
- Особенности эксплуатации в условиях Дальнего Востока и Крайнего Севера
- Экономическая оценка и совокупная стоимость владения (LCC)
- Вывод и практические рекомендации
- Список литературы
Гидрогеологическое обоснование и классификация источников обводнения

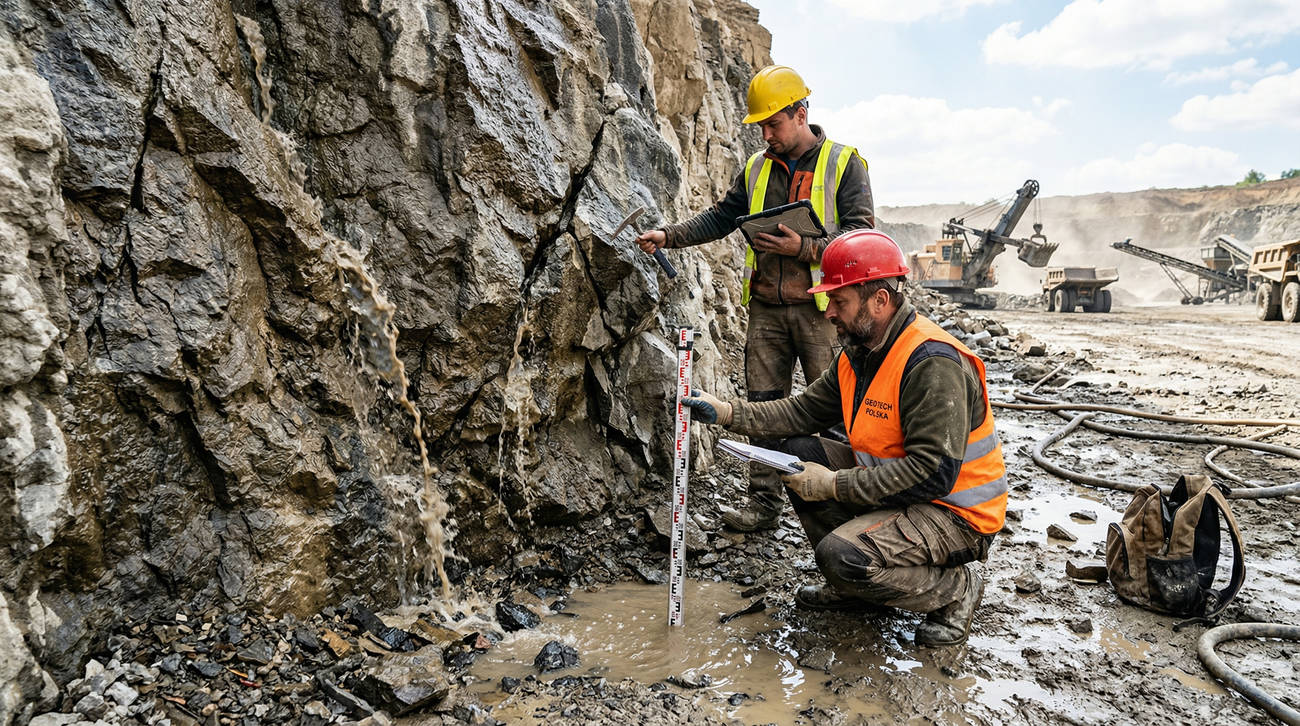

Первое введение в проект начинается со сбора данных о местности. Информация о состоянии грунтов и уровне залегания морской или подземной воды является решающей. Следует учитывать, что график приточности меняется в зависимости от сезона. Например, весеннее снеготаяние в регионах Дальнего Востока может привести к тому, что подача должна быть увеличена в два-три раза относительно среднегодового значения. Подробнее этот процесс описывает формула водного баланса карьерного поля.
При расчете сточных вод в карьере специалистам необходимо учитывать не только естественные осадки, но и приток из отстойника или соседних буровых скважин. База данных метеонаблюдений за последние десятилетия позволяет составить прогноз, достигающую пиковых значений раз в несколько лет. Помимо этого, проверка должна охватывать и прочие источники, такие как фильтрация из близлежащих рек или присутствие нефти в глубоких пластах.
Подземные воды классифицируются по характеру их залегания: безнапорные, напорные и субповерхностные. Каждый тип требует своего подхода к расчету. В условиях многолетней мерзлоты (криолитозоны) гидрогеологическая картина осложняется наличием таликов — зон незамерзших пород, которые могут стать источником внезапного прорыва воды в выработку. Поэтому инженерные изыскания должны быть максимально точными, включая научно обоснованные методы бурения разведочных скважин.
Методика расчета суммарного притока воды
Расчет притока подземных вод (Q) выполняется на основе уравнения установившегося движения жидкости. В инженерной практике РФ наиболее часто применяется метод коэффициента фильтрации. Если карьер представляется как «большой колодец», используется формула Дюпюи, которая позволяет определить дебит системы в зависимости от радиуса влияния и понижения уровня воды. Правильный размер зумпфа напрямую зависит от этих вычислений.
Ливневый приток рассчитывается исходя из интенсивности осадков заданной обеспеченности (обычно 1% или 5%). Здесь важно учитывать коэффициент стока, который для скальных пород карьера значительно выше, чем для естественного ландшафта. Большинство проектов проектируется с учетом того, что система должна справиться с максимальным суточным притоком за 20-24 часа непрерывной работы. При расчете ливневого стока следует учитывать площадь всего водосборного бассейна, включая нагорные канавы.
| Параметр | Единица | Влияние на систему | Инженерное решение |
|---|---|---|---|
| Коэффициент стока | ед. | Определяет объем ливневых вод | Устройство нагорных канав и обвалований |
| Мощность пласта | метры | Влияет на дебит подземных вод | Подбор количества агрегатов и схемы перекачки |
| Коэффициент запаса | ед. | Надежность при пиковых нагрузках | Установка резервных КВт мощности и агрегатов |
Физико-химические свойства пульпы и шламов

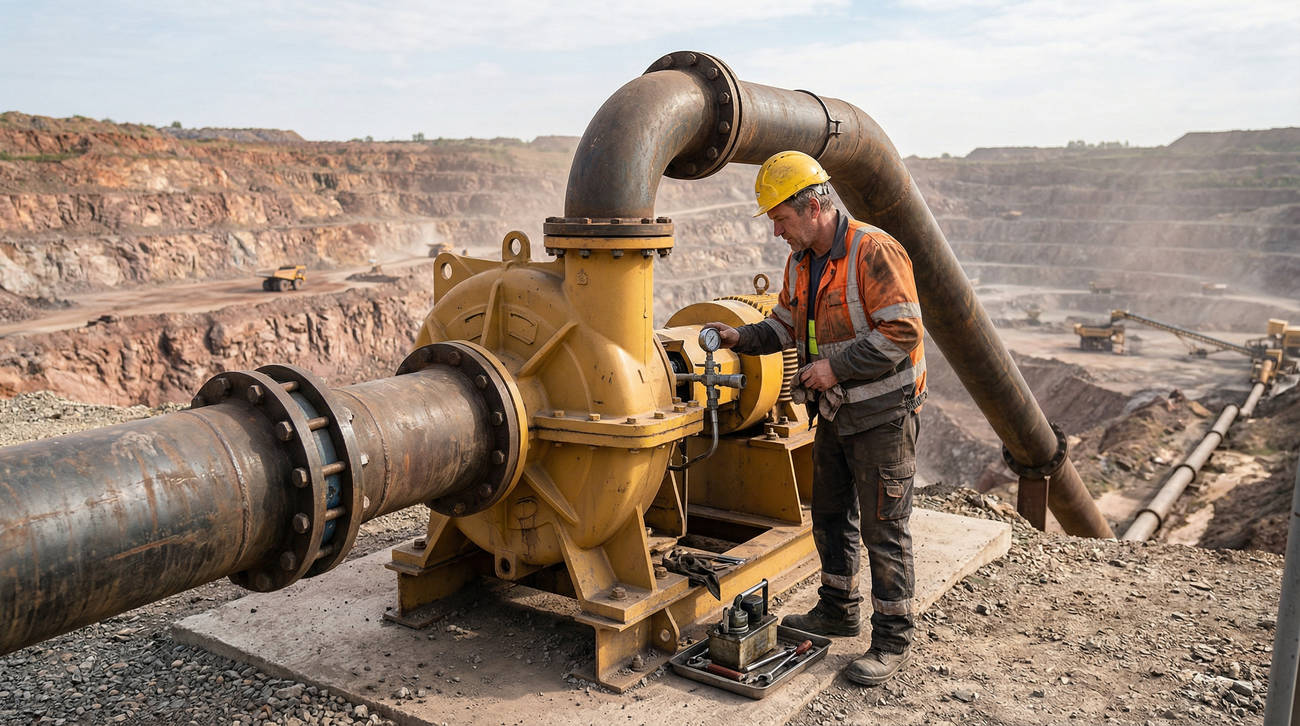

Перекачиваемая смесь зачастую содержит песок, гравий и частицы руды. В результате происходит интенсивный механический износ внутренних поверхностей механизмов. Чтобы уменьшения негативного воздействия на крышки и спиральные корпуса, применяется сталь высокопрочного типа или специальная износостойкая керамика. Такие коррозионностойкие материалы значительно увеличивают ресурс оборудования при работе в агрессивной среде.
Важно помнить, что коррозия в сочетании с абразивом действует синергетически. В подобных случаях рекомендуется применять коррозионностойкие компоненты, такие как нержавеющей сталь или сплавы с высоким содержанием хрома. Некоторые линейки насосов специально разработаны для перекачивания вязких и химически активных растворов, где температура и уровень pH создают жесткие условия для металла и уплотнений.
Плотность гидросмеси — еще один критический фактор. При повышении плотности пульпы выше 1200 кг/м³, напорная характеристика насоса начинает «проседать». Это происходит из-за изменения вязкости и трения внутри корпуса. Электрический двигатель в таких условиях должен иметь больший запас мощности, чтобы избежать перегрева при запуске системы, заполненной тяжелым осадком. Также необходимо учитывать размер максимальных включений, чтобы избежать блокировки рабочего колеса.
Инженерный расчет шламового насоса для карьера обязательно включает поправку на критическую скорость потока. Если скорость в трубе упадет ниже определенного уровня, твердые частицы начнут оседать, создавая пробки, которые крайне сложно устранить без полной остановки системы.
Гидравлический расчет: напорные линии и выбор диаметра
Основной инструмент инженера при проектировании — это совмещенная характеристика насоса и трубопровода. Требуемый размер агрегата и мощность электродвигателя в квт напрямую зависят от геометрической высоты подъема и потерь на трение. Схемы расположения труб должны быть максимально простыми. Любой сложный узел, например, фланец или задвижка, увеличивает турбулентность и общее сопротивление.
Для оптимального подбора рекомендуется использовать специализированные калькуляторы или расчетные программы. Опытным инженерам известно, что выбор оборудования «с огромным запасом» не всегда оправдан. Если электродвигатели постоянно работают в недогруженном режиме, КПД падает, а риск возникновения кавитации в области рабочего колеса возрастает. Оптимально, если рабочая точка находится в правой трети графика характеристики насоса.
Расчет допустимой высоты всасывания является решающим фактором при установке горизонтальных агрегатов. В местах с низким атмосферным давлением (высокогорные рудники) кавитационный запас насоса должен быть существенно выше. Использование вакуумных систем самовсасывания позволяет решить проблему первичного пуска, но требует дополнительного обслуживания и контроля герметичности фланцевых соединений.
Проектирование зумпфов и систем очистки воды
Зумпф — это не просто яма для сбора воды, а технологический узел, обеспечивающий стабильную работу насоса. Расчет объема зумпфа должен учитывать аккумулирующую способность на время аварийной остановки насосов (обычно 15-30 минут притока) и время, необходимое для осаждения крупных фракций шлама. Правильная геометрия зумпфа предотвращает образование воронок и попадание воздуха во всасывающую линию.
Для защиты высоконапорных насосов (типа ЦНС) необходимо предусматривать отстойники. В них скорость потока снижается, что позволяет мелкому песку осесть на дно. Очистка отстойника может производиться механизированным способом или с помощью вспомогательных погружных шламовых насосов. Использование коагулянтов в растворе позволяет ускорить процесс осветления воды в несколько раз.
Требования к обустройству водосборников
- Наличие минимум двух секций для возможности очистки без остановки водоотлива.
- Уклон дна в сторону всасывающего приямка для полной откачки шлама.
- Защитные сетки на входе, предотвращающие попадание крупной породы и мусора в насос.
- Автоматические датчики уровня, интегрированные в систему управления.
Конструкция оборудования: валы, подшипники и рамы
Надежность системы водоотлива обеспечивают качественные механические компоненты. Подшипники опорно-упорного типа принимают на себя значительные осевые нагрузки, возникающие при перекачке тяжелых и вязких сред. В сборе с усиленной рамы, насосный агрегат остается стабильным даже при возникновении вибраций, вызванных попаданием крупных включений в спиральные камеры.
Изнашиваемые части, такие как вставки корпуса, рабочие колеса и кольца, должны меняться согласно утвержденному графику. Отраслевые стандарты РФ предписывают проводить осмотр узлов не менее одного раза в месяц. Если при проверке выявлены поврежденные винты, скобы или изношенные подшипниковые втулки, их следует немедленно заменить. Это позволяет предотвратить выход из строя вала и повреждение электродвигателя.
Для защиты от коррозии и абразива многие современные модели используют керамические покрытия или сменную футеровку из высокомолекулярного полиуретана. Это позволяет восстанавливать работоспособность насоса путем простой замены внутреннего вкладыша, что значительно дешевле, чем покупка нового корпуса. Такой подход особенно актуален для горнодобывающей промышленности в условиях текущих цен на металл.
Автоматизация и цифровое управление водоотливом
Сегодня автоматической контроль процессов водоотлива является обязательным требованием. Современные датчики и устройства связи позволяют передать сообщение о любой неисправности прямо на пульт диспетчера или смартфон главного инженера. Функции плавного пуска и частотное регулирование решают проблемы гидроударов, увеличивая срок эксплуатации всей системы. Распределенная сеть датчиков следит за уровнем жидкости в режиме онлайн.
Многие компании сейчас переходят на комплексное обслуживание, где поставка запчастей и мониторинг состояния входят в единый договор. Это позволяет специалистам заказчика сосредоточиться на основных производственных задачах. Возможность оставить заявку на аудит системы онлайн значительно ускоряет процесс модернизации оборудования и снижает время простоя. Интеграция с системами диспетчеризации карьера (АСУ ГК) позволяет оптимизировать график работы насосов в зависимости от тарифов на электроэнергию.
Особенности эксплуатации в условиях Дальнего Востока и Крайнего Севера

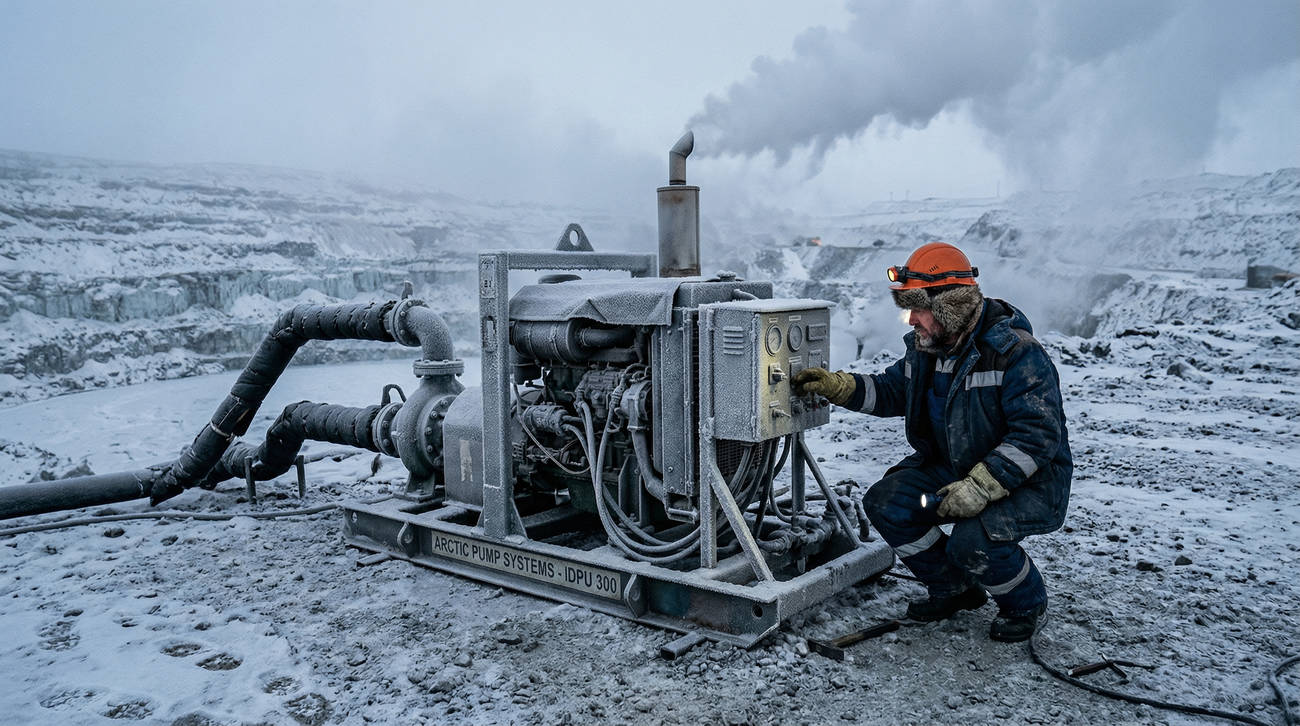

Регионы со сверхнизкими температурами требуют особого подхода к инжинирингу. Стандартные материалы при температуре ниже -40 градусов могут стать хрупкими. Для таких целей используются хладостойкие сорта стали и специальные арктические виды масел для смазки механизмов. Все дизельные установки должны иметь системы предпускового подогрева (ПЖД) для гарантированного запуска в любой день зимы.
Трубопроводы в условиях вечной мерзлоты укладываются с учетом тепловой изоляции или оснащаются греющим кабелем. Особое внимание следует уделять системе автоматического слива воды из напорных линий при аварийной остановке. Если вода замерзнет внутри трубы, это приведет к разрыву металла и необходимости полной замены секции, что в условиях удаленного карьера является крайне дорогостоящей операцией. Рекомендуется использовать статические сливные клапаны в нижних точках магистрали.
Экономическая оценка и совокупная стоимость владения (LCC)
При выборе оборудования цена закупки — это лишь верхушка айсберга. Профессиональный подход подразумевает оценку совокупной стоимости владения (Life Cycle Cost). Этот показатель включает в себя первоначальные инвестиции, затраты на электроэнергию за весь период службы (до 60-70% всех расходов), расходы на плановое обслуживание и стоимость регулярной замены быстроизнашивающихся компонентов.
Расчет показывает, что использование более дорогих, но энергоэффективных моделей окупается уже через 12-18 месяцев эксплуатации. Снижение КПД всего на 5-7% из-за неправильного подбора ведет к колоссальному перерасходу средств в масштабах года. Поэтому инвестиции в качественную футеровку, надежные торцевые уплотнения и интеллектуальные системы управления являются прямой выгодой для бюджета предприятия.
| Статья расходов | Доля в бюджете (%) | Способ снижения затрат |
|---|---|---|
| Электроэнергия | 55 — 75% | Установка ЧРП, подбор насоса под рабочую точку |
| Запасные части (ЗИП) | 15 — 25% | Применение керамики, хромистого чугуна и полиуретана |
| Ремонт и обслуживание | 5 — 10% | Автоматизация, системы удаленной диагностики |
| Закупка оборудования | 10 — 15% | Выбор агрегатов с доказанным высоким ресурсом |
Вывод и практические рекомендации
Подводя итог, можно сказать, что расчет водоотлива — это многогранный инженерный процесс. Необходимо учитывать качество стали, мощность двигателя в квт, риск коррозии и даже тип масел в картере. Только при сбалансированном подходе, когда все компоненты (от заборного кольца до выходного фланца) работают как единый механизм, достигается высокая эффективность осушения карьерного поля.
Если у вас остались вопросы или вам требуется подобрать товар из нашего каталога под конкретные задачи, вы можете задать их нашим специалистам. Оперативная доставка по всей стране гарантируют, что ваше оборудование будет запущено в работу в кратчайшие сроки, обеспечивая безопасность и производительность вашего предприятия. Мы поможем минимизировать простои и оптимизировать ваши эксплуатационные затраты.
Список литературы
- Ю. Аникин, Н. Царев, Л. Ушакова, Издательство Уральского университета, Екатеринбург, 2018 г. «Насосы и насосные станции», Издательство «Стройиздат», 2018.
- ГОСТ 31839-2012 «Насосы и агрегаты насосные для жидкостей. Общие требования безопасности».
- Научно-технический журнал «Горное оборудование и электромеханика», статьи по теме оптимизации энергопотребления на ОГР.
- Гейер В.Г., Дулин В.С., Заря А.Н. «Гидравлика и гидропривод», Издательство Недра, Москва , 1991.
- Нормативный документ СП 103.13330.2012 «Защита горных выработок от подземных и поверхностных вод».
