Всасывающий фильтр с обратным клапаном d150 предназначен для установки на заборную линию напорно-всасывающего рукава. Устройство выполняет две ключевые задачи: обеспечивает грубую очистку перекачиваемой жидкости от крупных механических примесей и предотвращает слив воды из системы при остановке насоса. Использование клапана позволяет избежать повторного залива помпы перед каждым запуском, что критически важно для оперативной работы аварийных бригад и передвижных насосных станций (ПНС).

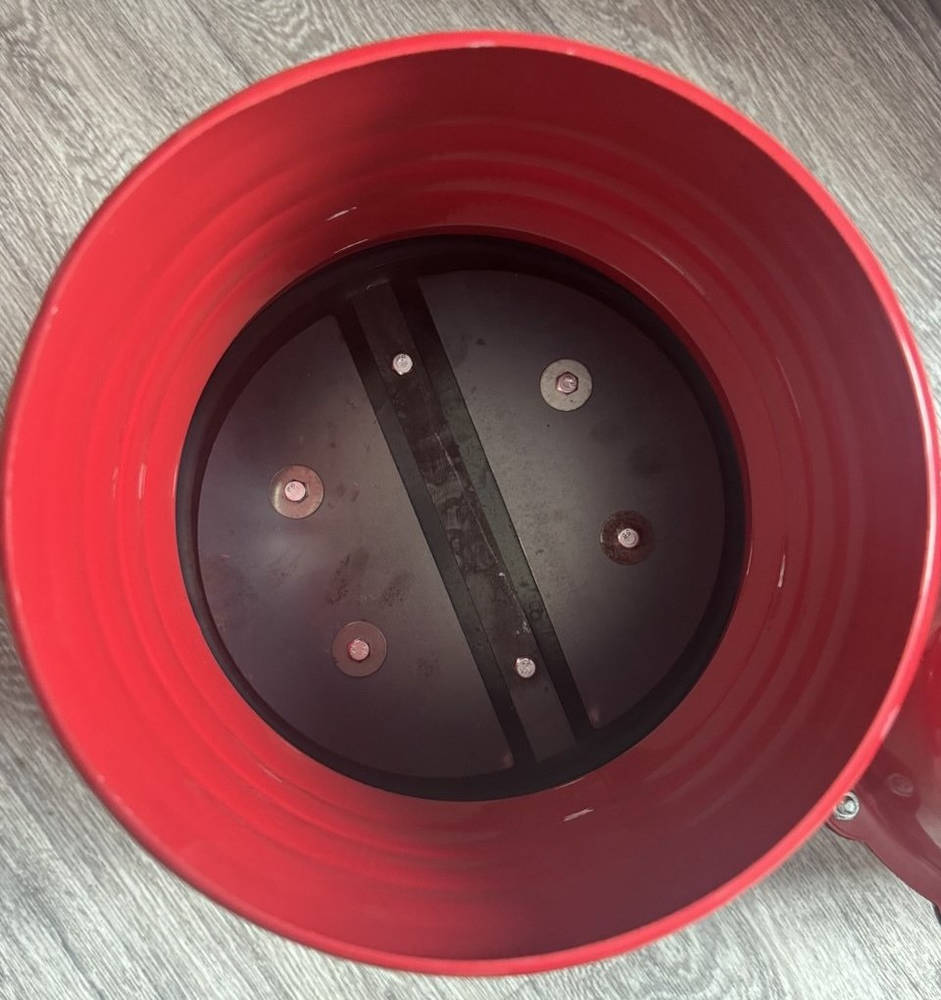

Особенностью данной модели является встроенный обратный клапан тарельчатого типа с герметичным резиновым уплотнением. Под действием вакуума при работе насоса клапан открывается, обеспечивая беспрепятственный проход жидкости. При выключении агрегата давление водяного столба мгновенно прижимает тарелку клапана к седлу, надежно блокируя обратный поток и удерживая жидкость в рукаве d150.

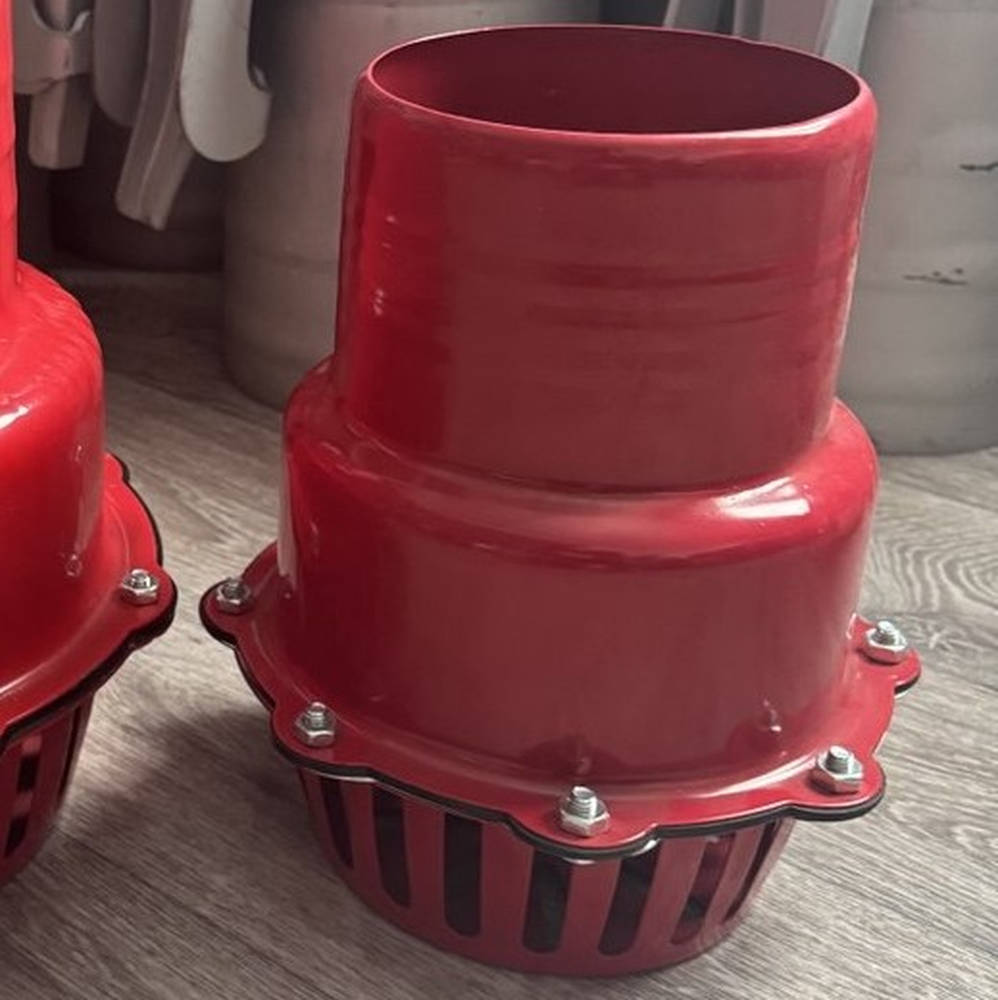

Схема соединения фильтра с рукавом основана на использовании жесткого патрубка с кольцевыми ребрами. Шланг d150 плотно насаживается на рифленую часть и фиксируется силовыми двухболтовыми хомутами. Такая конструкция гарантирует максимальную плотность стыка и исключает соскальзывание фильтра под воздействием вибраций, собственного веса или турбулентных потоков на входе.

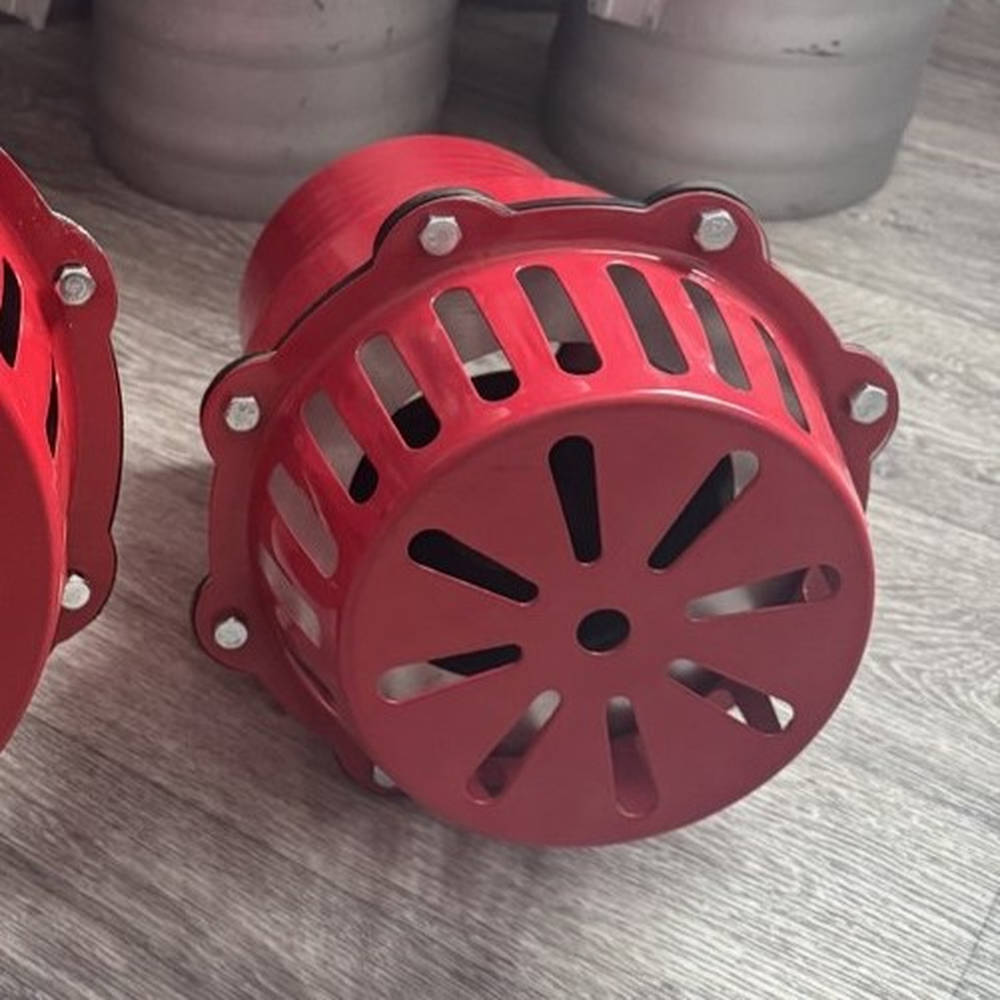

Корпус фильтра изготовлен из стали и защищен износостойким полимерным покрытием ярко-красного цвета. Это не только предотвращает коррозию металла при длительном нахождении в воде, но и облегчает визуальный контроль положения всасывающей линии в открытых водоемах. Перфорированная заборная корзина имеет развитую площадь отверстий, что минимизирует сопротивление на входе и предотвращает кавитацию в насосном узле.
Применяется
комплектация передвижных насосных станций (ПНС), дизельные мотопомпы для перекачки грязной воды, системы орошения и мелиорации, водопонижение на строительных объектах, забор воды из карьеров при золотодобыче, очистка резервуаров и технологических емкостей, оснащение пожарной техники для работы от открытых водоисточников.
| Характеристика | Значение |
|---|---|
| Тип устройства | Фильтр всасывающий с обратным клапаном |
| Номинальный диаметр (d) | 150 мм |
| Тип обратного клапана | Тарельчатый (с резиновым уплотнением) |
| Материал корпуса | Сталь |
| Защитное покрытие | Антикоррозийное полимерное |
| Тип присоединения | Рифленый патрубок с кольцевыми ребрами |
| Схема крепления рукава | Фиксация силовыми двухболтовыми хомутами |
| Функция фильтрации | Защитная стальная корзина от крупных включений |
| Рабочая среда | Вода, техническая вода, заиленные жидкости |
| Температурный режим | От -20°C до +80°C |
| Цвет | Красный |
| Назначение | Предотвращение слива воды и защита проточной части насоса |
