Быстроразъёмное соединение (БРС) типа Bauer d200 — это тяжелое промышленное решение, предназначенное для моментальной стыковки магистральных линий и напорно-всасывающих рукавов диаметром 200 мм. Благодаря конструкции «шар-гнездо», узел сохраняет полную герметичность при рабочем давлении до 10 бар и допускает угловое смещение до 15-20°, что упрощает монтаж тяжелых веток трубопровода на пересеченной местности.

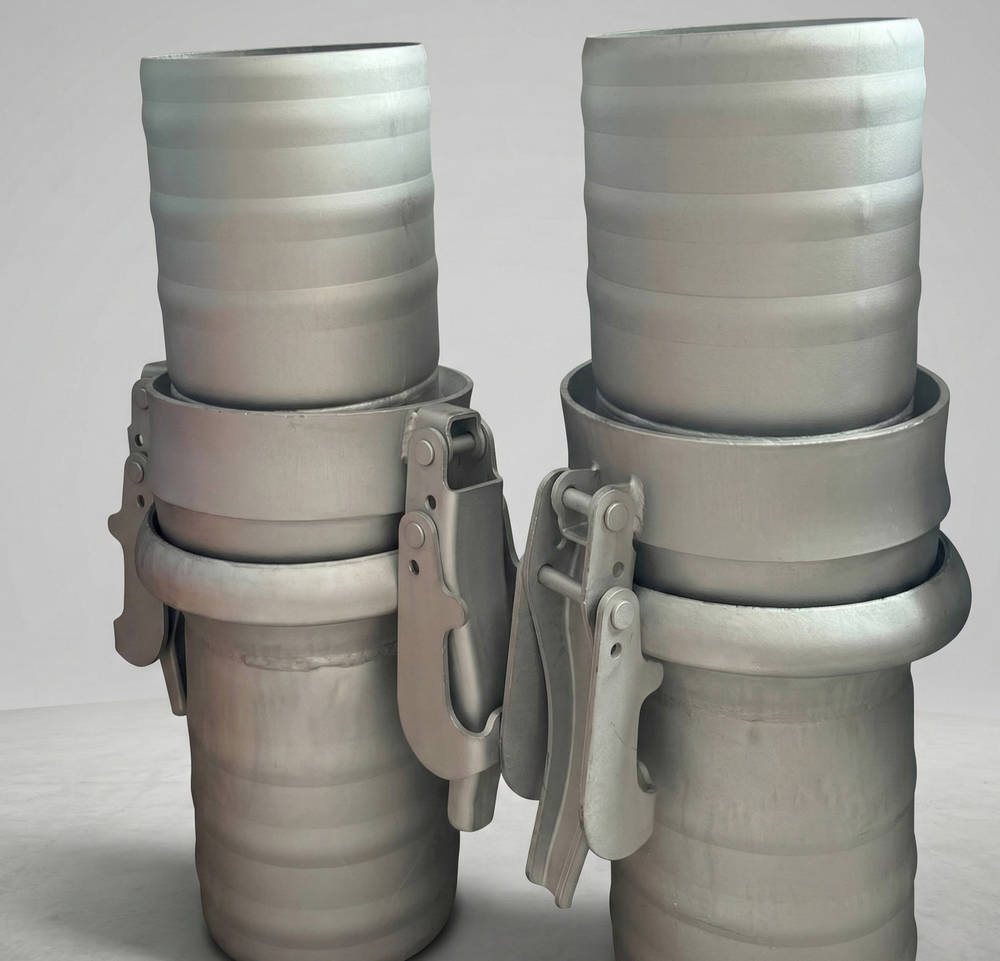

Корпус БРС выполнен из усиленной стали с глубоким антикоррозийным покрытием, устойчивым к агрессивным средам и механическим повреждениям. Массивные хвостовики патрубков снабжены выраженными кольцевыми ребрами, которые гарантируют «мёртвую» фиксацию крупногабаритных армированных шлангов и исключают их сползание даже при сильной вибрации или гидроударах в системе.
Схема крепления рукава к БРС d200 основана на механическом зацеплении внутреннего слоя шланга за кольцевые проточки хвостовика при затяжке внешних силовых хомутов. Рекомендуется использовать не менее двух двухболтовых стальных хомутов на каждый патрубок, чтобы обеспечить равномерное распределение нагрузки и исключить риск разгерметизации при работе на предельных значениях давления.
Рычажный механизм замка сконструирован таким образом, чтобы обеспечить максимальное прижимное усилие при минимальных трудозатратах. Соединение и разъединение магистрали d200 производится вручную, что значительно сокращает время развертывания мобильных насосных станций (ПНС) и илососных комплексов большой мощности при ликвидации аварий или проведении плановых работ.
БРС Bauer d200 отличается исключительной надежностью в условиях сильного загрязнения. Замковое устройство сохраняет работоспособность при попадании грязи, песка или густого шлама, а эластичное уплотнение из резины NBR обеспечивает стабильную плотность стыка в широком диапазоне рабочих температур, типичных для Дальневосточного региона.
Применяется
золотодобывающие разрезы, горно-обогатительные комбинаты, магистральные системы водопонижения, комплектация мощных передвижных насосных станций (ПНС), ирригационные каналы, строительство гидротехнических сооружений, перекачка шлама и стоков в промышленных масштабах, аварийно-спасательные работы на объектах ЖКХ.
| Характеристика | Значение |
|---|---|
| Тип соединения | Быстроразъёмное шаровое соединение Bauer (БРС) |
| Номинальный диаметр (d) | 200 мм |
| Размер в дюймах | 8″ |
| Тип конструкции | Шар-гнездо (Ball & Socket) с рычажным замком |
| Материал корпуса | Высокопрочная сталь |
| Тип хвостовика | Рифленый патрубок с кольцевыми ребрами |
| Схема крепления рукава | Фиксация силовыми двухболтовыми хомутами |
| Защитное покрытие | Антикоррозийное (цинкование) |
| Материал уплотнения | Маслобензостойкая износостойкая резина (NBR) |
| Допустимое угловое отклонение | До 15-20 градусов |
| Рабочее давление | 10 бар |
| Максимальное давление | 15 бар |
| Рабочая среда | Вода, технические жидкости, абразивный шлам, стоки |
| Диапазон рабочих температур | От -30°C до +80°C |
| Способ монтажа | Рычажная фиксация без спецтехники и инструмента |
| Срок службы | Длительный (усиленная конструкция замка) |
