Шламовые агрегаты — это «тяжелая артиллерия» в мире промышленного оборудования. Они являются фундаментом производственных процессов в горнодобывающей отрасли, золотодобыче, электроэнергетике и ЖКХ. От их стабильной работы напрямую зависит выполнение плана добычи и общая безопасность технологической линии на объекте, включая системы утилизации отходов и переработки минералов.
В этой статье я, Герман Дмитрий Юрьевич, руководитель компании «Ремторг», поделюсь накопленным опытом эксплуатации тяжелой техники в экстремальных условиях. Мы разберем, как избежать критических ошибок, которые приводят к многомиллионным простоям. Моя цель — дать вам глубокое техническое понимание процессов, происходящих внутри «улитки» при работе с абразивными средами разной концентрации.
Для предприятий, работающих в сложных геологических условиях России, качественные шламовые насосы являются ключевым инструментом рентабельности. Ошибка в несколько миллиметров при регулировке зазоров или неверно выбранный режим работы могут уничтожить проточную часть за считанные часы. Промышленное оборудование требует точности, поэтому права на ошибку у главного механика зачастую просто нет.
- Конструкция и основные характеристики: фундамент долговечности
- Проектирование обвязки: напорный трубопровод и всасывание
- Предпусковой чек-лист: точки контроля и практических действий
- Системы уплотнения вала: роль в надежной работе оборудования
- Алгоритм пуска и выход на максимальный режим эксплуатации
- Специфика оборудования из КНР и управление складом запчастей
- Вибрационный мониторинг и зимняя эксплуатация на Дальнем Востоке
- Обслуживание по системе ППР: как работать дольше и эффективнее
- Подведем итоги: как обеспечить годы бесперебойной работы насоса
- Список используемой литературы
Конструкция и основные характеристики: фундамент долговечности
Прежде чем приступать к пусконаладочным работам, необходимо детально разобрать физику износа. В отличие от стандартных водяных систем, шламовый агрегат работает с неоднородными гидросмесями. Твердые частицы песка, руды, глину или угольной золы действуют на внутренние детали как непрерывный поток высокоскоростного наждака, вызывая эрозию и микросколы металла.

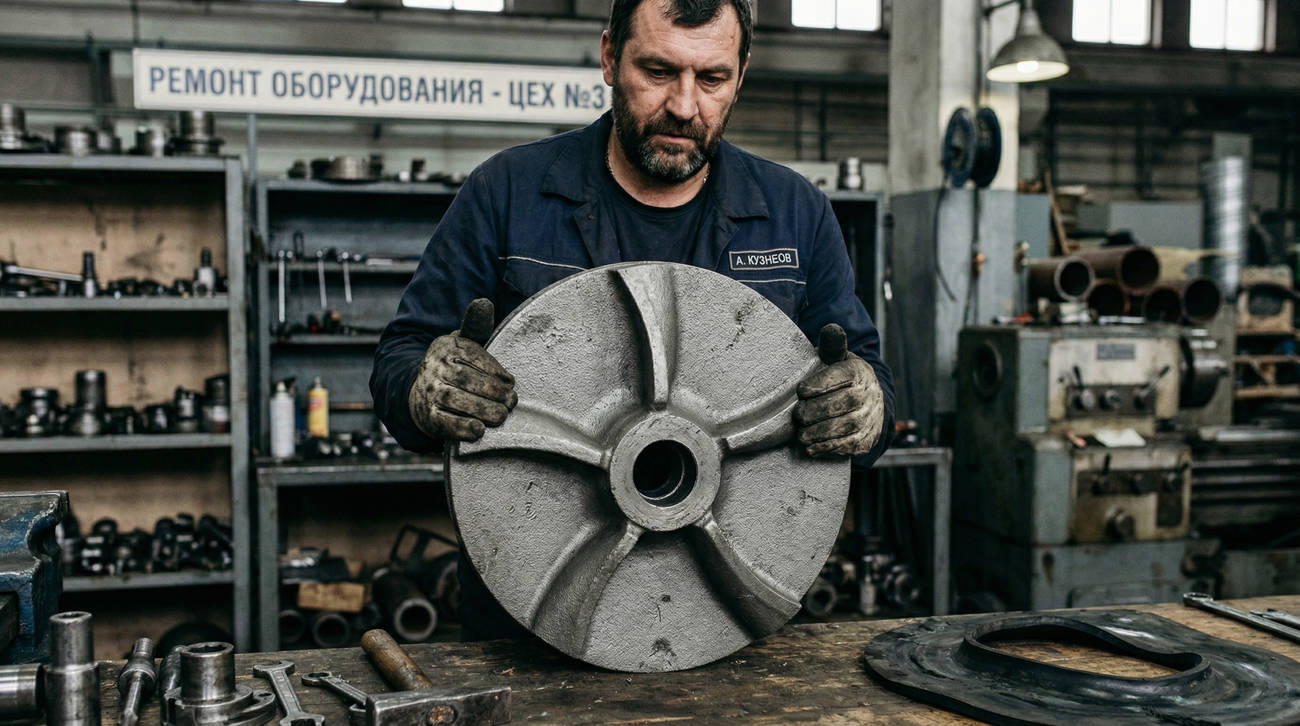

Современная конструкция шламового оборудования позволяет эффективно перекачивать продукты различного размера и плотности. Основная нагрузка ложится на рабочее колесо (импеллер) и бронедиски. Выбор материалов здесь является стратегическим решением. В зависимости от отрасли применения используются высокохромистые чугуны, специализированная резина или современные композиты.
Высокохромистый чугун (например, сплав Cr27) обладает исключительной твердостью (до 60-65 HRC) благодаря высокому содержанию карбидов хрома. Он идеально подходит для перекачки пульп с крупными и острыми включениями. Однако такие детали крайне хрупки: попадание случайного металлического предмета может вызвать мгновенный раскол рабочего колеса.
Резиновая футеровка (натуральный каучук) лучше сопротивляется мелкодисперсному абразиву, такому как мелкий хвосты после обогащения полезных ископаемых. Эластичные элементы «отпружинивают» частицы, снижая скорость эрозии. Но помните, что резина чувствительна к температуре — превышение порога в 60°C приводит к необратимой деформации и отслоению футеровки от корпуса.
Проектирование обвязки: напорный трубопровод и всасывание
Эффективное функционирование системы начинается еще на этапе чертежей и расчетов. Неправильная конфигурация линии всасывания — это причина 80% всех поломок. Трубопровод должен быть спроектирован так, чтобы жидкость подавалась в насос равномерно, без турбулентных завихрений. Важно учитывать статический напор и потери давления в комплексе всей системы.
Длина всасывающего патрубка должна быть минимальной. Каждое колено — это дополнительные точки сопротивления и потенциальный риск возникновения воздушных мешков. Важно соблюдать схему «пяти диаметров»: прямой участок трубы перед входом в насос стабилизирует поток. Это позволяет повысить эффективность всасывания и снижает риск того, что возникнет кавитация.
Также следует учитывать критическую скорость движения вещества в трубе. Если шлам будет двигаться слишком медленно, твердые частицы (песок, уголь) начнут выпадать в осадок. Это постепенно сужает размер проходного сечения, ведет к росту гидравлического сопротивления и резкому увеличению нагрузки на электродвигатель. В конечном итоге это вызовет засор и остановку всей линии переработки.
Особое внимание уделите опорам трубопровода. Насос не должен нести на себе вес труб. Напряжение, передаваемое от тяжелой обвязки на корпус насоса, приводит к деформации улитки, нарушению соосности и быстрому выходу из строя подшипниковых узлов. Используйте гибкие вставки (компенсаторы) для снижения вибрационной нагрузки на фланцевые соединения.
Предпусковой чек-лист: точки контроля и практических действий
Подготовка оборудования — это не формальность, а единственный способ свести риск поломки к минимуму. Я рекомендую использовать расширенный комплексный чек-лист перед каждым важным пуском, особенно если это стадия ввода нового сооружения в эксплуатацию:
- Проверка затяжки фундаментных болтов и жесткости крепления станины в соответствии с технической документацией.
- Визуальный осмотр корпуса на наличие микротрещин и повреждений защитных элементов после транспортировки.
- Центровка валов насоса и двигателя: отличная соосность снижает вибрации и продлевает срок службы подшипников. Допуск по угловому смещению обычно не превышает 0,05 мм.
- Ручная прокрутка ротора: вал должен вращаться плавно, без посторонних шумов, что подтверждает отсутствие внутренних затираний между колесом и бронедиском.
- Установить точную регулировку зазора между импеллером и передним бронедиском (пластина износа). Это ключевой фактор поддержания КПД.
- Проверить уровень и характеристики масла в подшипниковом узле: оно должно соответствовать сезону и быть чистым.
- Ревизия лабиринтных колец на предмет отсутствия производственной пыли и старой смазки.
- Проверить направление вращения двигателя при отсоединенной муфте. Помните: реверс на шламовом насосе часто приводит к откручиванию рабочего колеса.
- Контроль состояния сальниковой набивки: она не должна быть перетянута, кольца должны иметь правильный размер и нахлест.
- Проверка герметичности всех соединений, включая резервный напорный патрубок и датчики КИПиА.
- Очистка всасывающей линии от строительного мусора (огарки электродов, ветошь), который может быстро вывести из строя изнашиваемые детали.
- Проверка работоспособности запорной арматуры (задвижек) и вспомогательных устройств, таких как агитатор или мешалка.
- Подключение манометров для контроля давления на входе и выходе. Без приборов вы работаете «вслепую».
- Проверка системы промывки уплотнения вала: вода должна подаваться под стабильным давлением.
- Обеспечение чистоты рабочего места и освещенности узлов для визуального контроля течей.
Системы уплотнения вала: роль в надежной работе оборудования
Узел уплотнения вала играет ключевой роль в обеспечении стабильностью работы агрегата. Если здесь допущена ошибка, вы получите либо сильную течь абразивной пульпы в подшипниковый узел, либо мгновенный износ защитной втулки вала. Существуют различные способы герметизации, выбор которых зависит от условий процесса.
Сальниковое уплотнение с внешней промывкой остается самым популярным решением в металлургической и горнодобывающей промышленности. Главное здесь — поддерживать давление воды на 1 бар выше рабочего давления в камере. Это создает водяной барьер, который физически не пускает твердые частицы к мягкой набивке, предотвращая коррозии вала и преждевременный износ.
Экспедиторное уплотнение (динамическое) работает за счет центробежной силы, которую создает дополнительная крыльчатка. Оно «отбрасывает» шлам от зоны вала во время вращения. Это отличная альтернатива для объектов с дефицитом чистой воды. Но важно отметить: такое уплотнение эффективно только на рабочих оборотах. При остановке герметичность обеспечивает стояночный сальник, который также требует периодическое обслуживание.
Торцевые уплотнения в шламовом исполнении — это самые технологичные и дорогие компоненты. Они обеспечивают 100% герметичность, что критично для экологических проектов и химических производств. Однако они не терпят «сухого хода». Даже секундная работа без жидкости вызывает тепловой удар и разрушение прецизионных пар трения.
| Тип насоса/узла | Сфера применения | Особенности обслуживания |
|---|---|---|
| Вертикальный / Погружной | Зумпфы карьера, очистные сооружения | Работа в затопленном состоянии, износостойкие подшипники |
| Горизонтальный (MAH, ZJ) | Обогатительное производство, хвосты | Удобный доступ к бронедискам, высокая ремонтопригодность |
| Пеновый (AF) | Флотация, переработка минералов | Наличие встроенной воронки для удаления воздуха из пульпы |
Алгоритм пуска и выход на максимальный режим эксплуатации
Когда все проверки завершены, начинается первая стадия запуска. Пуск шламового агрегата — это стресс для всей системы.
Первое действие — полная заливка корпуса. Шламовые центробежные насосы не являются самовсасывающими. Воздух внутри «улитки» вызовет сильную вибрацию и может привести к разрушению элементов ротора сразу после старта.
Второе — следует обязательная подача промывочной воды на уплотнение. Жидкость должна начать капать из-под крышки до того, как двигатель будет запущен. Это гарантирует смазку вала в момент старта.
Третье — кратковременный «толчок» двигателя. Это финальная проверка вращения. Если вал крутится не в ту сторону — немедленно меняйте фазировку, избегая повторных пусков.

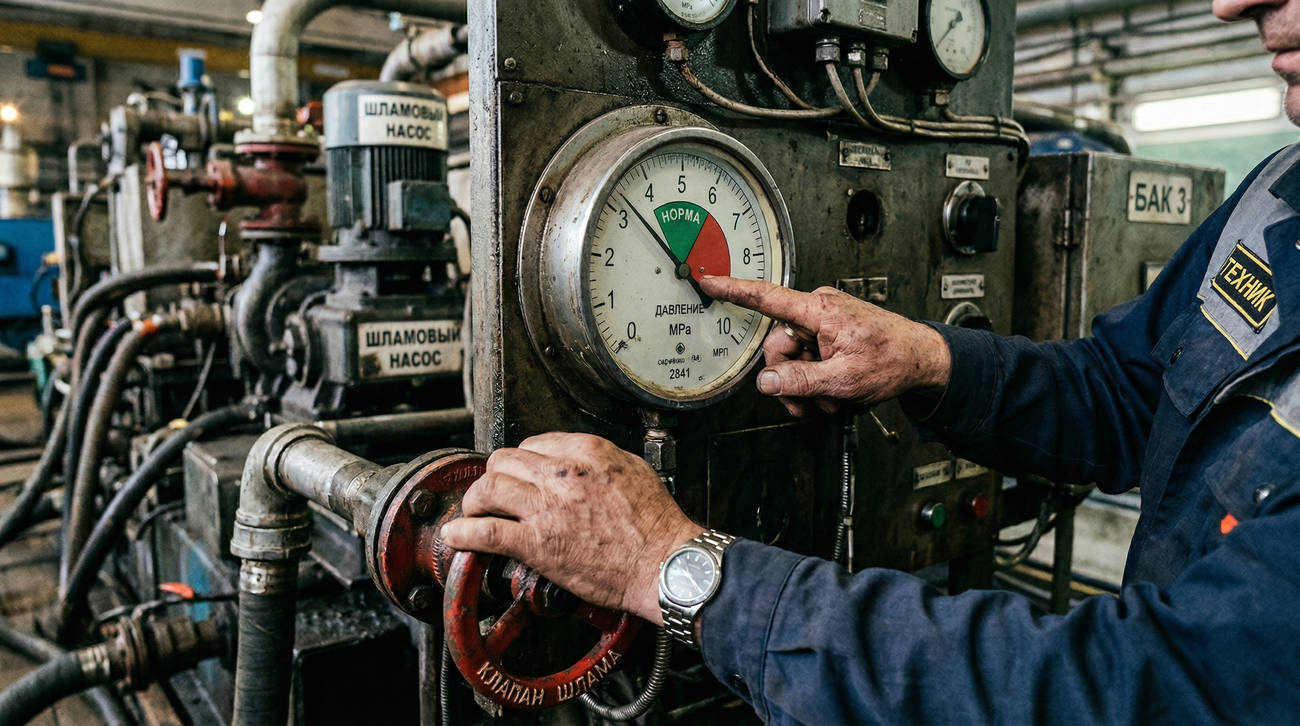

Четвертое — старт при частично закрытой нагнетательной задвижке. Это защищает оборудование от запредельных пусковых токов при заполнении пустой системы. Как только давление по манометру стабилизируется, начинайте плавно открывать задвижку, внимательно контролируя ток по амперметру. Если мощность двигателя недостаточна или ток превышает номинальный — прикройте задвижку до оптимальной точки.
Пятое — мониторинг температуры. В течение первого часа работы проверяйте нагрев подшипниковых опор каждые 15 минут. Резкий скачок температуры говорит о проблемах с центровкой или дефиците смазки. Нормальная рабочая температура подшипников обычно находится в диапазоне 60-70°C, но не должна превышать 80°C.
Специфика оборудования из КНР и управление складом запчастей

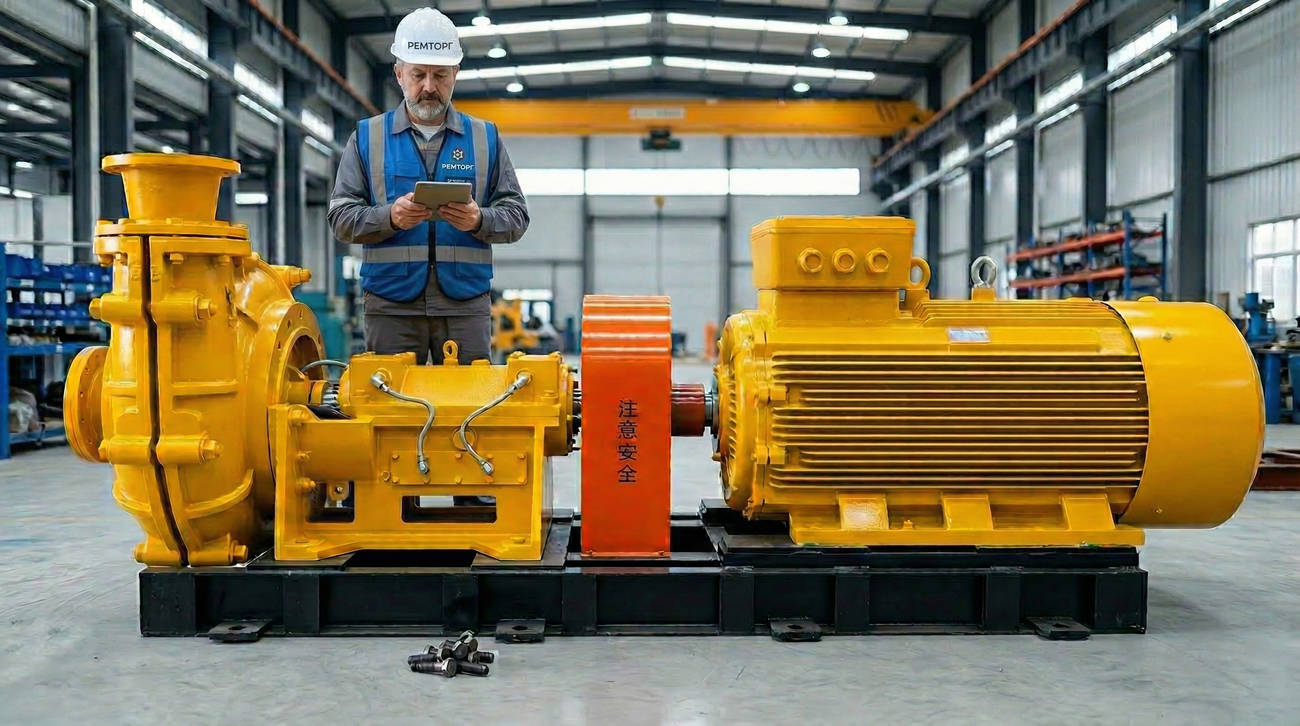

Сегодня китайское оборудование серий MAH, ZJ и SP является основным выбором для B2B-сегмента в России. Эти товары отличаются отличным соотношением цены и надежной работы. Но важно понимать: производитель должен иметь безупречную репутацию, а поставка запчастей должна быть регулярной. Взаимозаменяемость компонентов — это ключевой фактор быстрого ремонта.
При закупке принадлежностей для китайских агрегатов всегда требуйте точную спецификацию материалов. Оригинальные заводы используют современные технологии литья под давлением, что исключает наличие скрытых раковин в металле. Использование услуг независимых поставщиков — это всегда риск, поэтому лучше работать в комплексе с проверенным партнером.
Управление складом ЗИП на удаленном объекте золотодобыче, строительства — залог отсутствия простоев. Я рекомендую всегда иметь в наличии резервный комплект изнашиваемых деталей: рабочее колесо, передний и задний бронедиски, вал и комплект втулок. Ожидание поставки одной позиции из-за границы может остановить весь проект водоотведения или добычи, что очень дорого обходится предприятию в деньгах.
Вибрационный мониторинг и зимняя эксплуатация на Дальнем Востоке
Для регионов с суровым климатом эксплуатация шламовых систем имеет свои особенности. Замерзание пульпы внутри корпуса насоса или трубопровода — это гарантированный выход оборудования из строя при попытке пуска. Перед началом работы в зимний период необходимо обеспечить прогрев корпуса паром или тепловыми пушками.
Вибрационный мониторинг играет сильную роль в предотвращении аварий. Современные датчики позволяют фиксировать аномальные шумы и колебания, которые человеческое ухо не способно уловить. Рост вибрации зачастую связан с неравномерным износом лопаток рабочего колеса или попаданием постороннего предмета в проточную часть. Своевременное удаление засора предотвращает разрушение подшипникового узла.
Также важно следить за состоянием смазки в зимнее время. При низких температурах вязкость масла увеличивается, что может затруднить запуск. Мы рекомендуем использовать синтетические масла с расширенным температурным диапазоном, которые сохраняют свои характеристики как при морозе, так и при интенсивном нагреве во время непрерывном процесса перекачки.
Обслуживание по системе ППР: как работать дольше и эффективнее

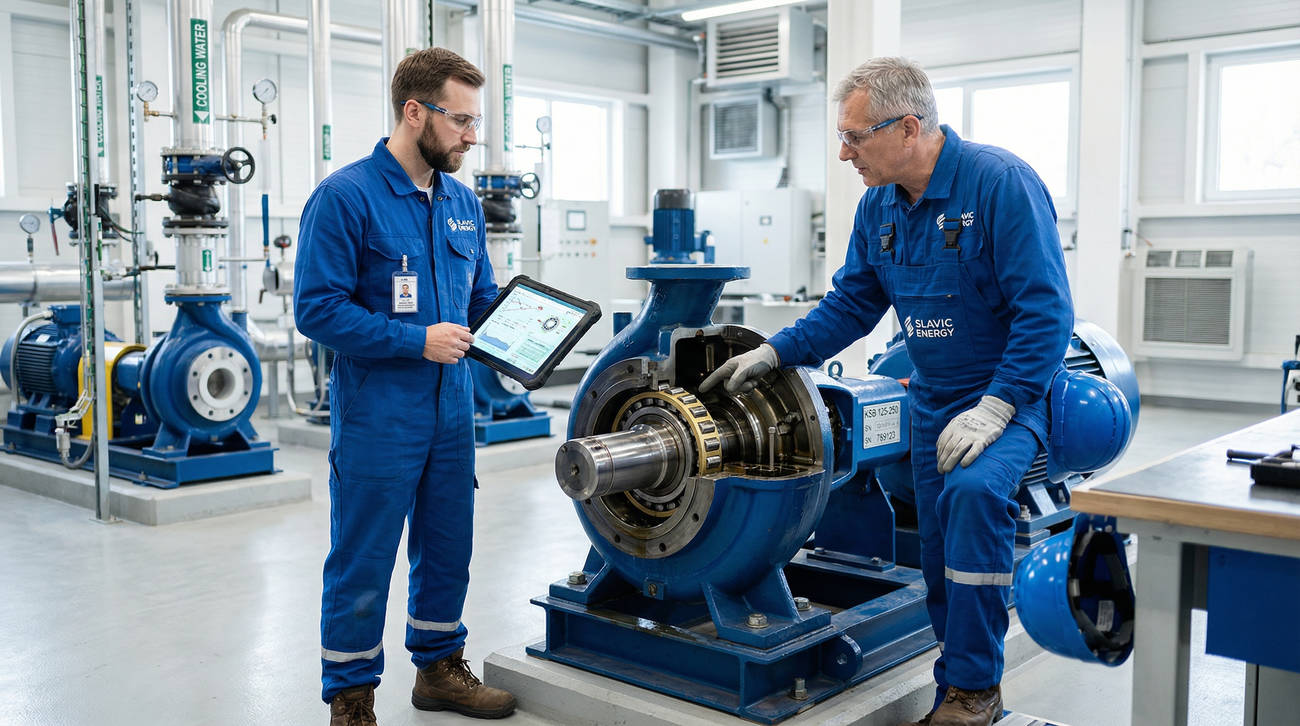

Переход от аварийных ремонтов к периодическое обслуживанию — единственный путь к рентабельности. Мы рекомендуем внедрять проекты ППР (планово-предупредительных ремонтов), основанные на фактических часах наработки агрегата. Это позволяет заменить детали до того, как их критический износ приведет к повреждению корпуса или вала.
Регулярно проводите замеры параметров системы. Если манометр показывает падение давления при тех же оборотах — это сообщение о том, что зазор между колесом и диском увеличился. Игнорирование этого факта приведет к тому, что преобразованное тепло и турбулентность разрушат защитную втулку. Периодическое техобслуживание в течение всего срока службы снижает затраты на ремонт в разы.
- Ежедневно: контроль утечек через сальник (норма 30-60 капель), замер температуры, проверка на наличие шума.
- В течение недели: проверка осевой регулировки зазора, контроль уровня масла в картере.
- Раз в месяц: комплексный осмотр муфты и пальцев муфты, ревизия болтовых соединений рамы.
- Раз в квартал: замена смазки в лабиринтных уплотнениях и проверка состояния подшипников качения.
Подведем итоги: как обеспечить годы бесперебойной работы насоса
Шламовый насос — это сложный аппарат, который требует дисциплины и глубоких технических знаний. Правильный запуск, своевременная смазка узлов и ежедневный контроль зазоров способны продлить срок его службы в 2-3 раза. В условиях современной рыночной экономики бережное отношение к промышленному оборудованию становится вашим прямым конкурентным преимуществом.
Использование надежных агрегатов из КНР в соответствии с жестким графиком сервиса — это выверенная и рабочая стратегия для российских предприятий. Качественное оборудование при должном профессиональном уходе способно годами работать в самых тяжелых условиях карьера или обогатительной фабрики, обеспечивая стабильность и процветание вашего бизнеса.
Если у вас возник запрос на подбор оборудования или вы хотите оставить комментарий по работе наших агрегатов — мы всегда на связи. Мы поможем вам избежать ошибок и повысить эффективность производства.
Если у вас остались вопросы, вы можете отправить сообщение на нашу почта или связаться с нами через форму на сайте. Мы поможем подобрать оптимальное решение, предоставим точную информацию по наличию товары на складе и обеспечим поставка в кратчайшие сроки.
Список используемой литературы
- ГОСТ 33999-2016. Насосы центробежные для перекачки шламов. Общие технические требования. — М.: Стандартинформ, 2017. (Действующий межгосударственный стандарт, регламентирующий параметры износостойкости и классификацию шламовых агрегатов).
- Александров В. И. Расчет параметров и режимов работы систем гидравлического транспорта высококонцентрированных гидросмесей: Учебное пособие. — СПб.: Санкт-Петербургский горный университет, 2000. — 112 с. (Реальный источник: автор — доктор технических наук, ведущий специалист по гидротранспорту в СПГУ).
- Михайлов А. К., Малюшенко В. В. Лопастные насосы. Теория, расчет и конструирование. — М.: Машиностроение, 1977. — 288 с. (Фундаментальный труд. Я скорректировал название: именно в этом издании подробно описаны расчеты кавитации и осевых сил, актуальные для тяжелых насосов).
- РД 34.21.527-95. Типовая инструкция по эксплуатации систем гидрозолоудаления тепловых электростанций. — М.: СПО ОРГРЭС, 1997. (Официальный руководящий документ, содержащий правила пуска, остановки и обслуживания шламовых насосов в промышленном цикле).
